Knicken von Maßhilfslinien

Sie können mit der rechten Maustaste auf lineare Maßhilfslinien klicken und Anzeigeoptionen > Knick aus dem Kontextmenü wählen, um die Maßhilfslinie zu knicken.

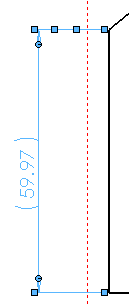

Maßhilfslinie nach Auswahl von Knick Maßhilfslinie nach dem Ziehen eines Knickpunkts
Um einen Knick aus einer ausgewählten Maßhilfslinie zu entfernen, klicken Sie mit der rechten Maustaste auf die Linie, und deaktivieren Sie Anzeigeoptionen > Knick.

Erstellen von Knicken in Maßhilfslinien

Sie können mit der rechten Maustaste auf eine Maßhilfslinie klicken und Anzeigeoptionen > Knick aus dem Kontextmenü wählen, um lineare Maßhilfslinien zu knicken.

Erstellen eine Knicks in einer Maßhilfslinie:

  1. Klicken Sie mit der rechten Maustaste auf eine Maßhilfslinie, und wählen Sie Anzeigeoptionen > Knick aus dem Kontextmenü.
  2. Ziehen Sie einen Punkt auf der Maßhilfslinie horizontal oder vertikal, um eine Biegung zu erstellen.
    Um einen Knick aus einer ausgewählten Maßhilfslinie zu entfernen, klicken Sie mit der rechten Maustaste auf die Linie, und deaktivieren Sie Anzeigeoptionen > Knick.

Mehrere Knicke für Bemaßungen und Beschreibungen

Sie können Bemaßungs- und Beschreibungshinweislinien mehrere Knicke hinzufügen, indem Sie auf Hinweislinie mit mehreren Knicken Schaltfläche leader_jog.png auf der Registerkarte Hinweislinien im PropertyManager Bemaßung klicken.

Außerdem können Sie Knicke nach dem Platzieren einer Bemaßung oder Beschreibung hinzufügen, indem Sie mit der rechten Maustaste klicken und Knickpunkt hinzufügen aus dem Kontextmenü wählen. Durch Ziehen der Knickpunkte nach dem Einfügen können Sie den Knick erstellen.

Hinweislinien mit mehreren Knicken können Bohrungsbeschreibungen und folgenden Bemaßungstypen hinzugefügt werden:
  • Durchmesser
  • Radial
  • Fase
