Linear austragen in 2D zu 3D

Sie können Basis-Features und andere Features linear austragen, indem Sie Linear austragen (Symbolleiste „2D zu 3D“) mit partiellen Skizzen verwenden.

Linear ausgetragener Aufsatz auf der Features-Symbolleiste akzeptiert nur vollständige Skizzen.

Ein Feature linear austragen:

  1. Bearbeiten Sie eine Skizze.
  2. Wählen Sie die Skizzenelemente, die für das Feature nötig sind, aus.
    Sie brauchen dabei keine ganze Skizze auszuwählen.
  3. Halten Sie die Strg-Taste gedrückt, und wählen Sie einen Punkt (in einer beliebigen Skizze) als den Anfangspunkt für die lineare Austragung aus.
    Wenn Sie keinen Anfangspunkt oder einen Punkt in der bearbeiteten Skizze auswählen, so gilt die Ebene der Skizze als Anfangspunkt.
  4. Klicken Sie auf Linear austragen (Symbolleiste „2D zu 3D“), oder klicken Sie auf Extras > Skizzierwerkzeuge > 2D zu 3D > Linear austragen , und klicken Sie in den Grafikbereich, um die Richtung der linearen Austragung anzugeben.
    Der PropertyManager Basis-Linear austragen wird eingeblendet.
  5. Bearbeiten Sie im PropertyManager Basis-Linear austragen die Eigenschaften.
    Bei der 2D-zu-3D-Konvertierung können Sie die Tiefe einer blinden linearen Austragung definieren, indem Sie ein Skizzenelement auswählen. Klicken Sie auf Tiefe , und wählen Sie ein Element in einer Skizze aus.
  6. Klicken Sie auf OK .

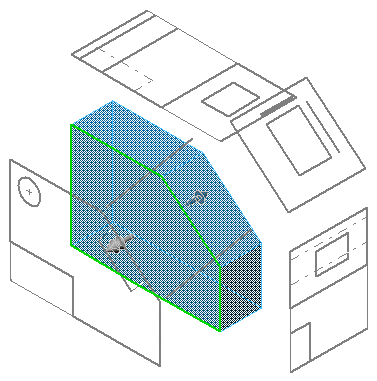

Beispiel einer linearen Austragung in einer 2D-zu-3D-Konvertierung

Wählen Sie die Skizzenelemente (in der Skizze Vorne links unten) als die Basis für die lineare Austragung einer Basis aus.

Halten Sie die Strg-Taste gedrückt, und wählen Sie einen Anfangspunkt (linker oberer Eckpunkt in der Skizze Oben) aus.

Klicken Sie in den Grafikbereich, um die Richtung für die lineare Austragung festzulegen.
Klicken Sie im PropertyManager Basis-Linear austragen auf Tiefe , und wählen Sie die gezeigte Linie aus, um die Tiefe der linearen Austragung zu definieren.
