Sie können Stil-Splines als Brückenkurve zwischen zwei vorhandenen Elementen skizzieren.
Um den Stil-Spline zu skizzieren, gehen Sie folgendermaßen vor:
- Öffnen Sie eine neue Skizze. Verwenden Sie das Werkzeug Mittelpunktbogen
, um zwei Bogenelemente zu skizzieren.
- Klicken Sie auf Stil-Spline
(Skizzieren-Symbolleiste) oder auf .
- Klicken Sie im Grafikbereich auf den ersten Endpunkt des Bogens.
Dadurch wird der erste Steuereckpunkt im Stil-Spline erstellt.

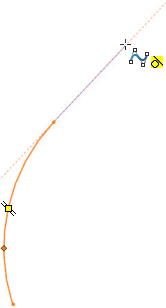

- Führen Sie den Cursor über die Leitlinie, und klicken Sie, um wie angezeigt einen zweiten Steuereckpunkt hinzuzufügen.
Wenn Sie den zweiten Steuerungseckpunkt auf der Leitlinie einrasten lassen, wird eine tangentiale Beziehung an jenem Endpunkt erstellt.
- Bewegen Sie den Cursor nun nach rechts, und führen Sie ihn über die nächste Leitlinie. Klicken Sie, sobald das Symbol für eine gleiche Krümmung angezeigt wird.
Wenn Sie den dritten Steuerungseckpunkt auf der Leitlinie einrasten lassen, wird eine Beziehung vom Typ Gleiche Krümmung an jenem Endpunkt erstellt.

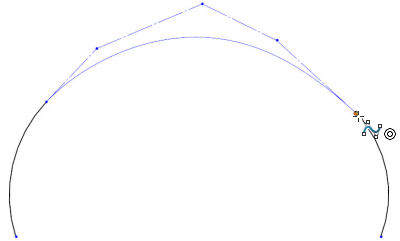

- Um den Stil-Spline zu vervollständigen, fügen Sie weitere Steuereckpunkte hinzu. Wenn Sie den Endpunkt des zweiten Bogens erreichen, drücken Sie ALT, und doppelklicken Sie auf den Zeiger am Endpunkt.
Durch das Drücken auf die ALT-Taste werden automatisch tangentiale Beziehungen auf den letzten Steuereckpunkt angewendet.

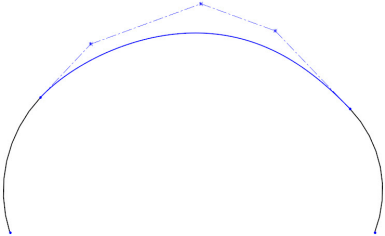

Die Brückenkurve zwischen den zwei Skizzenelementen ist nun vollständig.
