Vorschau einer Verknüpfungskomponente in einem separaten Fenster

In diesem Beispiel fügen Sie eine konzentrische Verknüpfung zwischen einer Niete und dem Schwenkloch in einer Scheren-Klinge hinzu. Verwenden Sie das Komponenten-Vorschaufenster, damit Sie leichter die kleine zylindrische Fläche der Bohrung auswählen können.

Für die Vorschau einer Verknüpfungskomponente:

  1. Öffnen Sie Installationsverzeichnis\samples\whatsnew\assemblies\component_preview\scisssors.sldasm.
  2. Wählen Sie Klinge<1> aus.
  3. Klicken Sie dann in der Kontext-Symbolleiste auf Komponenten-Vorschaufenster .
    Das Komponenten-Vorschaufenster wird geöffnet und zeigt die ausgewählte Komponente an.

  4. Im Komponenten-Vorschaufenster:
    1. Zoomen und drehen Sie die Ansicht.

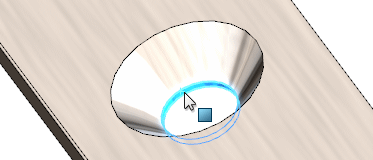

    2. Wählen Sie die zylindrische Wand der Bohrung aus.
  5. Klicken Sie im Hauptfenster Strg + wählen Sie die Walze der Niete.
  6. Klicken Sie auf Konzentrisch (Kontext-Symbolleiste für Schnellverknüpfungen).
    Die Verknüpfung ist abgeschlossen.

  7. Klicken Sie auf Vorschau beenden.
