Semplifica le piegature
|
Raddrizza i bordi curvi nella ripetizione piatta. Quando questa opzione non è selezionata, i bordi complessi rimangono nella ripetizione piatta.
|
|

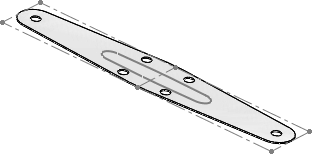

Semplifica piegatureselezionato. |
|
|
Semplifica piegature non selezionata |
|
|
Trattamento dello spigolo
|
Consente di applicare i bordi netti alla ripetizione piatta. |
|
Crea ripetizioni multiple piatte quando una funzione crea corpi di lamiera multipli
|
Se si utilizza una funzione per creare altri corpi in una parte di lamiera, ogni nuovo corpo avrà una lamiera e una ripetizione piatta. Questa opzione viene applicata alle parti create prima di SOLIDWORKS 2013. Diversamente, ogni corpo in una parte di lamiera multicorpo presenta una propria ripetizione piatta.
|
|
Mostra punzonature dello strumento di formatura se appiattite
|
Visualizza lo strumento di formazione e il relativo schizzo di posizionamento in una ripetizione piatta.
|
|
Mostra profili dello strumento di formatura se appiattiti
|
Visualizza lo schizzo di posizionamento dello strumento di formazione in una ripetizione piatta.
|
|
Mostra strumento di formatura se appiattito
|
Visualizza la tacca di centratura dello strumento di formazione dove questo è ubicato nella ripetizione piatta.
|
|
Mostra i profili dei fazzoletti di rinforzo della lamiera se appiattita
|
Visualizza i profili dei fazzoletti quando si appiattisce una parte di lamiera.
|
|
Mostra i centri dei fazzoletti di rinforzo della lamiera se appiattita
|
Visualizza le tacche di centratura dei fazzoletti quando si appiattisce una parte di lamiera.
|
