Proprietà del documento - Etichette vista di sezione

È possibile specificare le impostazioni di disegno a livello del documento per le etichette delle viste di sezione.

Per aprire questa pagina:

Con un disegno aperto, fare clic su Opzioni (barra degli strumenti Standard), selezionare la scheda Proprietà del documento, quindi selezionare Viste > Sezione.

Standard di disegno generale

Standard di disegno generale

Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard vista di sezione base

Standard vista di sezione base
Selezionare uno standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stile della linea

Imposta lo stile e spessore della linea di sezione per la vista di origine.

Standard con connettore Visualizza una linea di sezione continua nella vista di origine.
Alternativa senza connettore Visualizza una linea di sezione divisa nella vista di origine.
Standard senza connettore Visualizza linee spesse alle estremità della linea di taglio e in qualsiasi cambio di direzione all'interno della linea di taglio.

Testo freccia di sezione

Carattere

Modifica il carattere.

Opzioni etichetta

Per standard
Selezionare per l'aderenza allo standard di base. Deselezionare per modificare i parametri dell'etichetta vista:

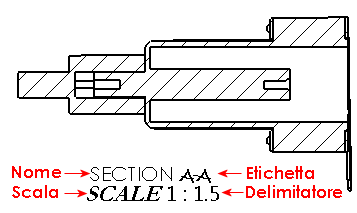

Nome Selezionare il titolo che verrà visualizzato nell'etichetta della vista oppure digitare un titolo personalizzato. Carattere Imposta il carattere per il titolo nell'etichetta della vista.
Etichetta Imposta l'aspetto della lettera corrispondente all'etichetta nella vista padre. Carattere Imposta il carattere per l'etichetta nell'etichetta della vista.
Rotazione Imposta l'aspetto dell'angolo di rotazione della vista. Carattere Imposta il carattere per l'angolo di rotazione nell'etichetta della vista.
Scala Selezionare un'etichetta per la scala oppure digitare un'etichetta personalizzata. Carattere Imposta il carattere per la scala nell'etichetta della vista.
Delimitatore Seleziona l'opzione di visualizzazione della scala:
  • Per visualizzare la scala con due numeri separati da un delimitatore selezionare:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Per visualizzare la scala come rapporto tra due numeri seguito da X selezionare # X.
  • Per nascondere la scala, selezionare <Nessuno> .
Carattere Imposta il carattere per il delimitatore nell'etichetta della vista.
Rimuovi spazio in scala in torno ai due punti (:) e alla barra (/) Selezionare per rimuovere lo spazio nell'etichetta della scala.
Impilato Mostra l'etichetta della vista con il nome e l'etichetta impilati in cima alla scala.
Interno Mostra il nome e l'etichetta sulla stessa riga.
Visualizza etichetta sopra la vista Mostra l'etichetta sopra la vista.
Includi etichette posizione per le nuove viste Selezionare di aggiungere automaticamente una marcatura di ubicazione alla vista in sezione e alla linea di taglio.

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
Le impostazioni relative al livello del documento prevalgono sulle impostazioni di Stile della linea.

Dimensione sezione/vista

Scala con altezza lettera freccia vista di sezione Selezionare questa opzione per impostare la dimensione della punta delle frecce per le viste in sezione in modo da rappresentarle automaticamente in scala rispetto all'altezza di una lettera, se la freccia non segue il tipo di carattere del testo della freccia.

Deselezionare per modificare le dimensioni della freccia.
Stile Imposta un tipo di freccia per le viste in sezione.



Il tipo di freccia per le viste in sezione può essere impostato indipendentemente dal tipo di freccia per le quote.

Metà sezione

Standard con connettore
 Visualizza entrambe le frecce. half-section-standard.gif
Alternativa senza connettore
 Visualizza una freccia. half-section-alternative.gif

Visualizzazione generale

Nascondi spalle linea di taglio della vista in sezione. Selezionata (spalle nascoste)
Deselezionata (spalle visualizzate)
