Piegature con loft piegate

È possibile creare una piegatura con loft piegata per creare delle piegature fisiche, anziché una geometria formata e linee di piegatura approssimate in una ripetizione piatta. Le piegature con loft piegate formano una transizione realistica tra due profili per facilitare le istruzioni per la produzione mediante piegatura.

Creare una piegatura con loft piegate

Per creare una piegatura con loft piegata:

  1. creare due schizzi distinti con profilo aperto.
    Gli schizzi possono essere su piani paralleli o non paralleli.
  2. Fare clic su Piegatura con loft Tool_sheet_metal_Lofted_Bend.gif nella barra degli strumenti Lamiera oppure selezionare Inserisci > Lamiera > Piegatura con loft.
  3. In Metodo di fabbricazione, selezionare Piegato.
    Il Metodo di fabbricazione Piegato crea piegature fisiche reali, anziché una geometria formata e linee di piegatura approssimate in una ripetizione piatta. Le piegature con loft piegate formano una transizione realistica tra due profili per facilitare le istruzioni per la produzione mediante piegatura. Gli archi sono approssimati da segmenti sfaccettati.

    Questo metodo di fabbricazione funziona con le parti create in SOLIDWORKS 2013 e versioni successive.

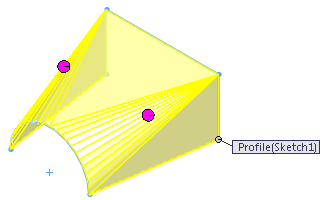

  4. Selezionare entrambi gli schizzi nell’area grafica.
    I nomi dello schizzo appaiono in corrispondenza di Profili PM_profiles_loft.gif nel PropertyManager.
  5. In Opzioni di sfaccettatura, selezionare una delle seguenti:
    chord_tolerance.png Tolleranza cordale Imposta la distanza massima tra l'arco e il segmento lineare.
    number_bends.png Numero di piegature Imposta la quantità di piegature applicate a ogni transizione.
    segment_length.png Lunghezza del segmento Specifica la lunghezza massima del segmento lineare.
    Angolo segmento Specifica l'angolo massimo tra due segmenti lineari adiacenti.
  6. Esaminare l'anteprima del percorso. Se necessario, fare clic su Sposta in alto PM_move_up.gif o Sposta in basso PM_move_down.gif per regolare l'ordine dei profili o riselezionare gli schizzi per connettere punti diversi nei profili.
    1. Selezionare Riferimento a punto finale per specificare se le piegature create fanno riferimento a uno spigolo netto nel profilo o se lo spigolo netto è sostituito con piegature adiacenti per formare un arco approssimato nello spigolo.
    2. Impostare Parametri di lamiera, Limite di tolleranza piegatura e Scarico automatico come si fa per gli altri comandi di lamiera.
  7. Impostare un valore nella casella Spessore.
  8. In alternativa, fare clic su Direzione contraria PM_REVERSE_DIRECTION.GIF.
  9. Fare clic su .
