Modifica del formato della didascalia fori

Si può modificare il formato della didascalia fori cambiando il file di definizione del formato didascalico del foro, calloutformat.txt.

Di seguito visualizzato un esempio per la modifica del file calloutformat.txt.

Usando il codice della libreria del simbolo, è possibile posizionare i simboli e ordinarli nella definizione di ogni tipo di creazione guidata fori. Per esempio, <MOD-DIAM> crea un simbolo diametrale. La fine del file contiene le descrizioni di testo delle variabili.

*Ecco di seguito le valide variabili della Creazione guidata fori:
*VARIABILE
  • *<hw-type>
  • *<hw-std>
  • *<hw-fsttyp>
  • *<hw-fstsze>
  • *<hw-cbdepth>
  • *<hw-cbdia>
  • *<hw-cdrlang>
  • *<hw-cdrldepth>
  • *<hw-cdrldia>
  • *<hw-csang>
 DESCRIZIONE*
  • Tipo
  • Standard
  • Tipo di fissaggio
  • Dimensione fissaggio
  • Profondità della lamatura
  • Diametro della lamatura
  • Angolo ControForatura
  • Profondità ControForatura
  • Diametro ControForatura
  • Angolo svasatura

Per usare il file di definizione:

  1. Individuare il tipo di foro desiderato.

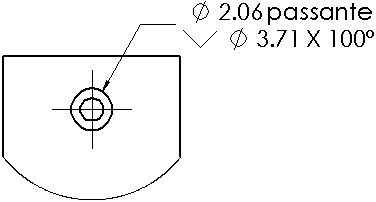

    Definizione di un foro passante svasato:

    COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\

    <HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>


  2. Modificare la definizione.

    In questo esempio, il testo C'SINK e uno spazio vengono aggiunti prima del simbolo <MOD-DIAM>:

    COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\

    <HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
