Creazione di funzioni traslate Sposta faccia

  1. Aprire un modello.
  2. Fare clic con il pulsante destro del mouse su una scheda qualsiasi del CommandManager e selezionare Modifica diretta per attivare questa scheda.
  3. Procedere in uno dei modi seguenti:
    • Fare clic con il pulsante destro del mouse sulla faccia e selezionare Sposta faccia.
    • Nella scheda Modifica diretta del CommandManager fare clic su Sposta faccia e selezionare la faccia.


    Appare la terna. Apparirà una barra strumenti a comparsa per aiutare nella selezione delle facce collegate.
  4. Nel PropertyManager, in corrispondenza di Sposta faccia, selezionare Trasla.
  5. Fare clic sull'immagine della barra degli strumenti a comparsa per selezionare tutte le facce complanari.


    Se la barra degli strumenti a comparsa non appare, deselezionare la faccia e provare a riselezionarla.

    • Selezionare una condizione per lo spigolo nel PropertyManager e impostare i parametri.

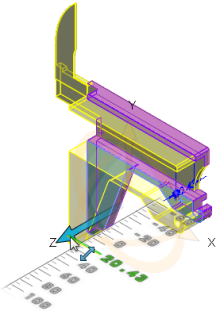

    • Trascinare il braccio della terna per allontanarlo dalla faccia.

      Si visualizza un righello per assistere durante il trascinamento a una distanza discreta. Le facce selezionate vengono traslate della distanza specificata.
  7. Fare clic su .
