Accoppiamenti in larghezza

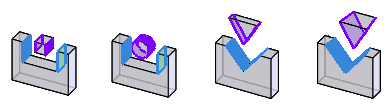

Un accoppiamento in larghezza inserisce una linguetta tra due facce piane.

1. Fare clic su Accoppiamento nella barra degli strumenti Assieme oppure selezionare Inserisci > Accoppiamento.
2. In Accoppiamenti avanzati, fare clic su Larghezza .
3. In Selezioni di accoppiamento:
   1. Selezionare due facce planari per Selezioni di larghezza.
   2. Selezionare due facce planari oppure una faccia cilindrica o un asse per Selezioni linguetta.
4. In Accoppiamenti avanzati, selezionare uno dei vincoli seguenti:

   Opzione	Descrizione
   Centrato	Centra una linguetta entro la larghezza di una scanalatura.
   Libero	Consente ai componenti di muoversi liberamente nei limiti delle facce o dei piani selezionati rispetto ai componenti.
   Quota	Imposta una distanza o una quota angolo da un gruppo di selezione al gruppo di selezione opposto di facce o piani più vicino.
   Percento	Imposta la distanza o l'angolo in base a una quota di valore in percentuale da un gruppo del gruppo di selezione al centro dell'altro gruppo di selezione.

5. Fare clic su .
   I componenti si allineano in modo che la linguetta risulti accoppiata tra le due facce della scanalatura. La linguetta può traslare lungo il piano centrale della scanalatura e ruotare attorno ad un asse normale rispetto a questo piano. L’accoppiamento in larghezza impedisce la traslazione e la rotazione laterale della linguetta.
