Si può aggiungere un sistema di coordinate definito dall'utente SOLIDWORKS ad un componente non modellato con l'origine di SOLIDWORKS. Si potranno ottenere tali componenti da un sito web di un fabbricante o da altri sistemi CAD.
CircuitWorks assegna il sistema di coordinate definito dall'utente come origine ECAD al momento dell'esportazione dell'assieme in CircuitWorks.
Se si inseriscono i componenti senza un sistema di coordinate definito dall'utente in un assieme CircuitWorks, CircuitWorks assegnerà l'origine di SOLIDWORKS come l'origine di ECAD.
Per aggiungere le proprie coordinate a un componente, vedere la Guida di SOLIDWORKS: Sistemi di coordinate.
Quando il sistema di coordinate definito dall'utente si denomina CWX prima di inserire il componente nella Libreria CircuitWorks, CircuitWorks assegnerà il sistema di coordinate definito dall'utente come origine ECAD e posizionerà correttamente i componenti al loro inserimento in un assieme di scheda di circuito.
CircuitWorks interpreta la direzione Z positiva di un sistema di coordinate definito dall'utente in modo perpendicolare ad un assieme di scheda di circuito. Il piano XY rappresenta la superficie di scheda e le direzioni X e Y controllano l'angolo usato per inserire il componente nell'assieme.
Per assegnare un nome diverso da CWX al sistema di coordinate definito dall'utente che rappresenta l'origine ECAD, fare clic su , selezionare Esportazione SOLIDWORKS e modificare l'opzione Importa ed esporta i componenti relativamente a questo sistema di coordinate.
Esempio: Orientamento LED con e senza le coordinate definite

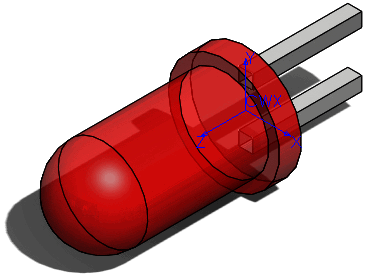

| Le coordinate di un LED fabbricato esternamente impostano la direzione Z parallela alla base del LED. |
|
|

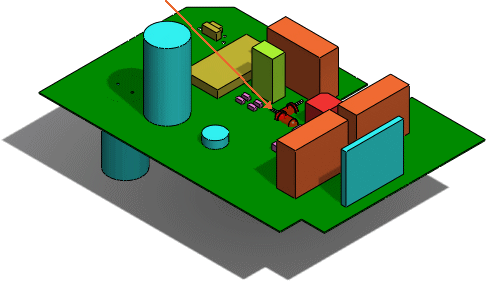

| Il LED si aggiunge alla Libreria CircuitWorks senza definire un sistema di coordinate con nome CWX. All'inserimento dei componenti LED nell'assieme di scheda dopo averla costruita in CircuitWorks, i LED saranno orizzontali. |
|
|
| Prima di aggiungere il componente alla Libreria CircuitWorks, aggiungere un sistema di coordinate di nome CWX al componente LED in SOLIDWORKS. |
|
|

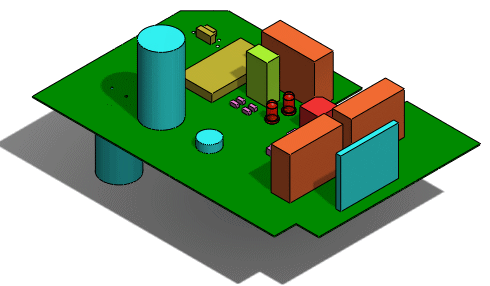

| I LED sono orientati in modo corretto al loro inserimento nell'assieme di scheda. |
|
