Proprietà del documento - Note

È possibile specificare le impostazioni di disegno a livello del documento per le note. Disponibile per tutti i tipi di documenti.

Per aprire questa pagina:

Con un disegno aperto, fare clic su Opzioni (barra degli strumenti Standard), selezionare la scheda Proprietà del documento, quindi selezionare Annotazioni > Note.

Standard di disegno generale

Standard di disegno generale Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard note base

Standard note base
Selezionare uno standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stile linee di associazione

Stile linea di associazione Selezionare: uno stile.
Spessore linea di associazione Selezionare: uno spessore o selezionare Dimensione personalizzata ed immettere uno spessore.

Testo

Carattere

Fare clic per cambiare il tipo di carattere.
Allineamento del testo Selezionare:
  • Centro
  • Sinistra
  • Destra

Ancoraggio linea di associazione

Ancoraggio linea di associazione Selezionare una posizione di default per l'ancoraggio:
  • Massima vicinanza
  • Sinistra
  • Destra

Visualizzazione linea di associazione

Visualizzazione linea di associazione Effettuare una selezione da:
  • Lineare
  • Piegata. Inserisce una piegatura orizzontale nella linea di associazione che è allineata con il testo. Selezionare:
    • Usa lunghezza linea di associazione del documento. Deriva la lunghezza della linea di associazione dalle impostazioni della pagina Annotazioni.
    • Lunghezza della linea di associazione. Impostare la lunghezza della porzione non piegata della linea di associazione.
  • Sottolineato
Snap di giustificazione della linea di associazione (disponibile per gli standard DIN e JIS) Consente alla linea di associazione in una bollatura di scattare su un lato della bollatura.

Bordo

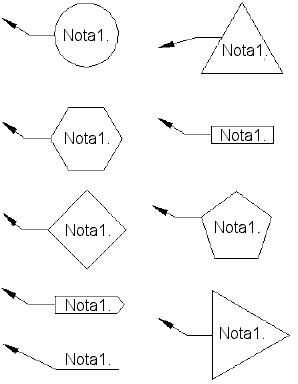

Stile Selezionare Nessuno per visualizzare il testo della nota senza margine o per selezionare la forma e lo stile del margine della bollatura.
Dimensione Selezionare una dimensione dall'elenco (un numero specifico di caratteri), Forzamento (che si adatta automaticamente al testo) o su Dimensione personalizzata (dove è possibile impostare la dimensione della bollatura).
Se si seleziona Misura automatica, è possibile aggiungere un riempimento per specificare un offset tra il bordo e il testo.
tight-fit.gif tight-fit-padded.gif
Aderenza Misura automatica con riempimento di 0,25 pollici

Formattazione

Spaziatura paragrafo Imposta la spaziatura tra i paragrafi adiacenti.

0,25 pollici tra i paragrafi quando tutto il testo è selezionato

Non mostrare punto con margini Elimina il punto dopo il numero del paragrafo quando la nota presenta un margine.

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
È necessario selezionare Per standard in Livello (barra degli strumenti Livello) del documento della vista di disegno per applicare tali impostazioni di livello.
