Analisi della deviazione

Lo strumento Analisi di deviazione è uno strumento diagnostico che calcola l'angolo tra le facce. Si può selezionare un bordo singolo o una serie di bordi. È possibile selezionare i bordi tra le facce su una superficie oppure su un qualsiasi bordo di un solido.

L'analisi si basa sul numero di punti campione selezionati lungo i bordi. Inoltre è possibile esaminare le operazioni che non riescono o che hanno il potenziale di non riuscire in qualsiasi situazione:
Stampi Investigare i problemi con la strumentazione di stampo lungo la linea di divisione dello stampo, insieme allo strumento Analisi di sformo.
Analisi di deviazione lungo i bordi delle parti di stampo
Raccordi Identificare potenziali problemi lungo le facce tangenti nel caso in cui un'operazione di raccordo non riesce.
Sweep con bordi da raccordare
Requisiti di tangenza Controllare lungo i bordi dei loft, delle sweep o dei riempimenti delle superfici e verificare che i requisiti della tangenza siano soddisfatti.
Deviazione massima Identificare le aree problematiche lungo i bordi delle sweep, dei loft o dei riempimenti di superficie dove esiste una deviazione massima.

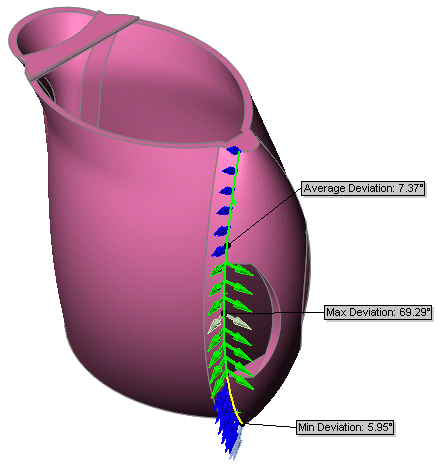

Analisi di deviazione lungo il bordo del loft utilizzando gli schizzi 3D
Dopo avere utilizzato lo strumento Analisi di deviazione, è possibile modificare i risultati controllando le entità appropriate all'interno del modello. Per esempio, quando si esamina un bordo lungo un riempimento superficie, i risultati dell'analisi di deviazione varieranno a seconda delle seguenti informazioni:
Controllo curvatura Selezionare Contatto o Tangente. Usualmente, Tangente comporta una deviazione più bassa tra le facce unite.
Superficie ottimale Utilizzare la patch standard o i bordi con due, tre e quattro lati, applicare l'opzione Superficie ottimale per usare la patch semplificata e più efficiente.
