Posizionamento delle note

È possibile posizionare le note in uno dei modi seguenti:
  • Specificare la posizione di una nota selezionata dal PropertyManager Nota o selezionare Visualizza su schermo da Parametri.
  • Selezionare una nota e utilizzare Sposta entità (barra degli strumenti Schizzo) per spostarla. È inoltre possibile specificare la modifica nelle coordinate della nota o usare gli snap per far scattare una nota su una nuova posizione.
  • Trascinare le note in ordine sparso.
  • Dalla sezione Formato del testo del PropertyManager Nota, impostare l'allineamento verticale del testo della nota.
  • Uso di un rettangolo per posizionare una nota.

Posizionamento delle note in base alle coordinate X-Y

Si può specificare la posizione di una nota selezionata dal PropertyManager Nota o selezionare Visualizza su schermo da Parametri.

Per specificare la posizione della nota dalle coordinate X-Y su schermo:

  1. selezionare una nota.
  2. Dal PropertyManager Nota, selezionare Visualizza su schermo da Parametri.
    I campi delle coordinate appariranno nell'area grafica.
  3. Modificare le coordinate X-Y per la nota selezionata nei campi X e Y che appaiono. La posizione (0,0) è lo spigolo in basso a sinistra del foglio di disegno.
  4. Fare clic dalla nota per chiudere i campi delle coordinate.
    Quando si seleziona Visualizza su schermo nel PropertyManager Nota dopo avere selezionato una nota, appariranno i campi delle coordinate X-Y nel disegno per tutte le note scelte successivamente.

Specificare la posizione della nota usando Sposta

Si può usare lo strumento Sposta entità per spostare una nota in una nuova posizione.

Per spostare l'entità di una nota:

  1. fare clic con il pulsante destro del mouse sulla nota e selezionare Sposta entità.
  2. Dal PropertyManager Sposta , selezionare:
    • X/Y e digitare i valori per le relative posizioni di coordinate X e Y.
      Le posizioni di coordinate X e Y fornite sono valori positivi o negativi relativamente alle correnti coordinate della nota.
    • Da/A e nell'area grafica, selezionare il Punto di avvio, spostare il mouse e fare clic per impostare la posizione finale della nota
      Dopo avere selezionato Da/A fare clic con il tasto destro sulla nota per selezionare uno Snap rapido per scegliere una destinazione:
      • Snap sul punto
      • Snap sul punto centrale
      • Snap sul punto medio
      • Snap quadrante
      • Snap sull'intersezione
      • Snap più vicino
      • Snap sul punto O/V
      • Snap su griglia

Allineamento del testo della nota verticalmente

Nella sezione Formato del testo del PropertyManager Nota impostare l'allineamento verticale del testo della nota.

Per impostare l'allineamento verticale del testo della nota:

  1. selezionare la nota.
  2. Nella sezione Formato del testo del PropertyManager Nota, selezionare una delle seguenti:
    • Allineamento superiore
    • Allineamento intermedio
    • Allineamento inferiore

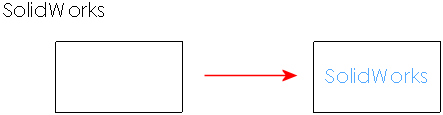

Uso di un rettangolo per posizionare una nota

Per usare un rettangolo per posizionare una nota:

selezionare una nota e rettangolo, quindi fare clic con il pulsante destro del mouse sulla nota e selezionare Snap al centro del rettangolo per usare un rettangolo per posizionare una nota.
