Applicazione rapida delle viste di annotazione

È possibile applicare le viste di annotazione alle quote e ad altre annotazioni direttamente dall'area grafica.

È possibile assegnare e riassegnare la vista di annotazione di qualsiasi quota o annotazione all'interno di parti e assiemi con una finestra di dialogo visualizzata sullo schermo nell'area grafica.

Per assegnare una vista di annotazione quando si crea un'annotazione, premere il tasto ` (apostrofo rovesciato, sul tasto Tilde ~) dopo aver selezionato la geometria o prima di posizionare l'annotazione.

Per riassegnare una vista di annotazione, fare clic con il pulsante destro del mouse sull'annotazione e fare clic su Seleziona vista annotazione o premere il tasto ` (apostrofo rovesciato).

I tasti specifici possono variare nelle tastiere specifiche per una lingua. Ad esempio, se si utilizza una tastiera giapponese, premere il tasto @, anziché ` (apostrofo rovesciato, sul tasto Tilde ~).

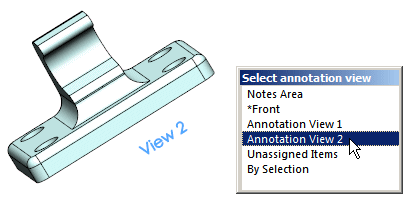

Area note selezionata
Vista di annotazione 2 selezionata
Superiore selezionata
