Utilizzo di blocchi di testo in un modello

È possibile aggiungere a un modello diversi tipi di testo.

Campo di testo modello

È possibile posizionare un blocco con testo statico in un modello. Una volta pubblicato, il testo apparirà nel documento 3D PDF. Ad esempio:


Il testo viene visualizzato ogni volta che si utilizza il modello. L'utente del modello e l'utente finale non possono modificare il testo.
Area di testo completata nel documento PDF

Campo di testo

È possibile aggiungere un campo di testo personalizzato a un modello che può essere modificato dall'utente del modello. In fase di pubblicazione del documento 3D PDF, l'utente del modello immette direttamente il testo che apparirà nel documento PDF finale. Ad esempio:

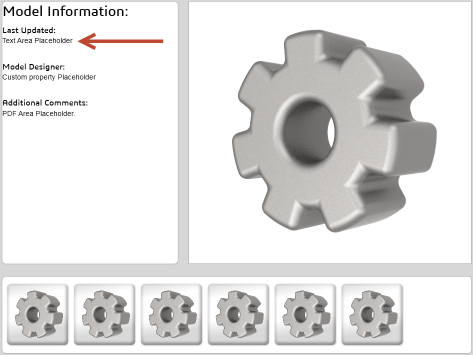

Segnaposto dell'area di testo nel modello

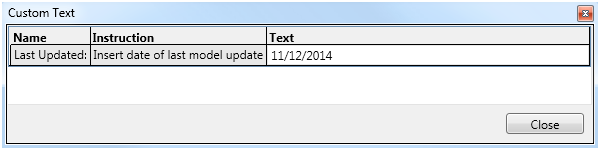

Per modificare il testo personalizzato nel campo di testo, fare clic su Campi testuali nel PropertyManager Pubblica in 3D PDF e immettere il testo nella finestra di dialogo Personalizza testo.

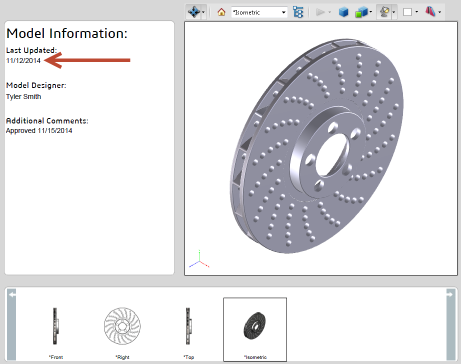

Area di testo completata nel documento PDF

L'utente del modello può modificare il testo in fase di pubblicazione, a differenza dell'utente finale.

Campo proprietà personalizzata

È possibile aggiungere un blocco di testo a un modello che fa riferimento a una proprietà personalizzata del modello. In fase di pubblicazione del documento 3D PDF, l'utente del modello seleziona una proprietà personalizzata che apparirà nel documento PDF finale. Ad esempio:

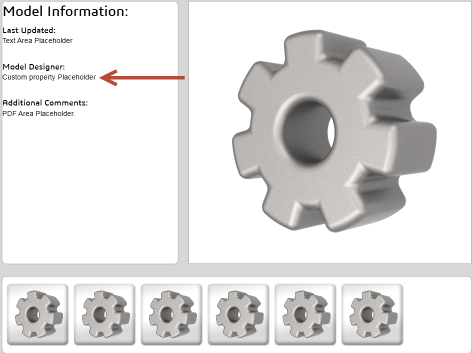

Segnaposto della proprietà personalizzata nel modello
Per immettere il testo della proprietà personalizzata nel relativo campo, fare clic su Campi proprietà personalizzata nel PropertyManager Pubblica in 3D PDF e selezionare le proprietà personalizzate del modello nella finestra di dialogo Testo proprietà personalizzata.
Area della proprietà personalizzata completata nel documento PDF

L'utente del modello può selezionare la proprietà personalizzata in fase di pubblicazione, mentre l'utente finale non può modificarne il valore.

Campo modulo PDF

È possibile posizionare un'area di riempimento testo nel modello che l'utente finale potrà completare in seguito alla generazione del documento PDF. Ad esempio, utilizzare questa opzione di testo per consentire a un utente di esaminare il documento e includere note.

Campo del modulo PDF in un modello
L'utente finale immette testo nel documento PDF

Indice

  • Inserimento di un campo di testo del modello

    È possibile posizionare un blocco con testo statico in un modello. Una volta pubblicato, il testo apparirà nel documento 3D PDF.

  • Inserimento di testo personalizzato

    È possibile aggiungere a un modello un blocco di testo modificato dall'utente del modello. In fase di pubblicazione del documento 3D PDF, l'utente del modello immette il testo che apparirà nel documento 3D PDF finale.

  • Inserimento di una proprietà personalizzata durante la pubblicazione

    È possibile aggiungere a un modello un blocco di testo che fa riferimento a una proprietà personalizzata di modello. In fase di pubblicazione del documento 3D PDF, l'utente del modello seleziona una proprietà personalizzata che apparirà nel documento 3D PDF finale.

  • Inserimento di un modulo PDF

    È possibile posizionare un campo di riempimento nel modello che l'utente finale potrà compilare in seguito alla generazione del documento 3D PDF.
