Utilizzare lo strumento Margine automatico per controllare le zone e i margini di un foglio di disegno.
Per visualizzare il PropertyManager Margine automatico:
- In un disegno, fare clic su Modifica formato foglio
(barra degli strumenti Formato foglio).
- Fare clic su Margine automatico
(barra degli strumenti Formato foglio).
Pagina 1 di 3
Utilizzare questa pagina per eliminare entità di schizzo e annotazioni dal formato foglio. Ad esempio, è possibile eliminare le entità del formato esistenti prima di creare un nuovo margine intelligente.
Elimina elenco
Sul foglio di disegno selezionare le entità di schizzo e le annotazioni da eliminare. Gli elementi vengono eliminati quando si fa clic su
.
Pagina 2 di 3
Utilizzare questa pagina per definire i margini, i bordi e le zone.
Dimensioni area
|
Distribuzione
|
|
|
| |
50 mm dal centro
|
Imposta su 50 mm la dimensione dell'area e la centra rispetto ai margini o al foglio, in base alla Regione selezionata. |
| |
Dimensioni uniformi
|
Distribuisce uniformemente le dimensioni dell'area, in base ai valori Righe e Colonne, e la centra rispetto al margine o al foglio, in base alla Regione selezionata. |
|
Regione
|
|
|
| |
Margini del foglio
|
Centra le zone rispetto al margine. |
| |
Foglio
|
Centra le zone rispetto al foglio. |
Margini del foglio
| Impostare i valori per Sinistro, Destro, Superiore e Inferiore. |
Quando si imposta Regione su Margini, i valori specificati modificano le impostazioni della zona. Questo esempio mostra l'aumento dei valori Sinistro e Superiore.
|
|
Larghezza linea del margine
|
|
|
Stile linea del margine
|
|
|
Margine doppia linea
|
Visualizza le linee del bordo esterno.
|
Margine indipendente
Interrompe la relazione tra il bordo e i margini, ma continua a mantenere una relazione per le dimensioni dell'area.
|
Bordo
|
Imposta i valori per Sinistro, Destro, Superiore e Inferiore. |
Formattazione zona
|
Divisori zona
|
Mostra divisori zona
|
Visualizza i divisori di zona.
|
| |
Stile linea
|
Imposta lo stile. |
| |
Spessore linea
|
Imposta lo spessore o selezionare Dimensioni personalizzate e immettere uno spessore. |
| |
|
Imposta la lunghezza per il divisore di zona.
|
|
Divisore zona centrale
|
|
|
| |
|

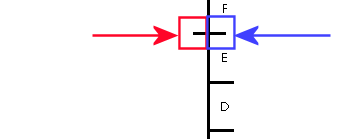

Imposta la lunghezza per il divisore di zona centrale esterno. In questo esempio, il divisore di zona centrale esterno è nella casella blu. |
| |
|
Imposta la lunghezza per il divisore di zona centrale interno. In questo esempio, il divisore di zona centrale interno è nella casella rossa. |
|
Etichette zona
|
|
|
| |
Mostra colonne
|
Visualizza le etichette delle colonne. |
| |
Mostra righe
|
Visualizza le etichette delle righe. |
| |
Offset etichetta dal bordo
|
Imposta l'offset tra l'etichetta e il bordo. |
| |
Usa il carattere \ndel documento
|
|
Layer
|
Layer
|
nei disegni con livelli con nome, selezionare un livello.
|
Pagina 3 di 3
Utilizzare questa pagina per definire il margine delle aree di mascheramento per i divisori e le etichette di zona che forniscono una posizione conveniente per le note.
Maschera margine
|
Più
|
Inserisce un margine dell'area di mascheramento che è possibile ridimensionare e trascinare sopra le etichette della vista e sui divisori di zona per nasconderli. |
