Visualizzazione delle quote incrementali angolari

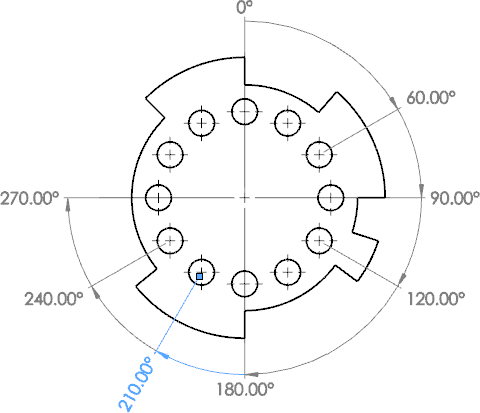

È possibile modificare lo stile di visualizzazione delle quote incrementali angolari esistenti.

Per modificare la visualizzazione delle quote incrementali angolari:

Nell'area grafica, fare clic con il pulsante destro del mouse su una quota incrementale angolare che si trova sul modello. Nel PropertyManager di Quota nella scheda Linee di associazione, scegliere una di queste opzioni:
Opzione Descrizione
Mostra come quota a catena Visualizza le quote incrementali angolari come quote a catena.
Esegui in modo bidirezionale Provoca l'esecuzione di tutte le quote angolari dalla base nella direzione più vicina. Nessuna quota è superiore a 180° dalla base.


La linea di estensione si estende dal centro del gruppo Estende la linea di estensione al centro della quota impostata.


Posizione del testo personalizzato Modifica la posizione del testo per la quota selezionata. Ad esempio, fare clic su pm_inline_text.png per posizionare il testo in linea.
