Curvatura continua dei raccordi del bordo

È possibile definire i bordi di raccordi costanti e variabili come una curvatura continua. Questa opzione crea una curvatura più uniforme tra le superfici adiacenti.

In precedenza questa opzione era disponibile solo per la creazione di raccordi tra facce.

  1. Aprire install_dir\samples\whatsnew\parts\c2edgefillet.sldprt.

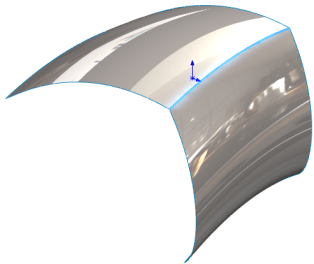

  2. Selezionare il bordo indicato.

  3. Fare clic su Raccordo nella barra degli strumenti Funzioni oppure selezionare Inserisci > Funzioni > Raccorda/arrotonda.
  4. Nel PropertyManager, in Tipo di raccordo, fare clic su Raccordo a dimensione costante.
  5. In Elementi da raccordare selezionare Propagazione tangente e Anteprima completa.
  6. In Parametri di raccordo:
    1. Selezionare Simmetrico nell'elenco a discesa.

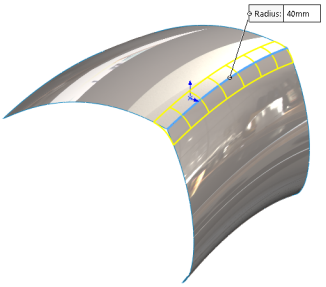

    2. Impostare il Raggio su 40 mm.
    3. In Profilo selezionare Curvatura continua.

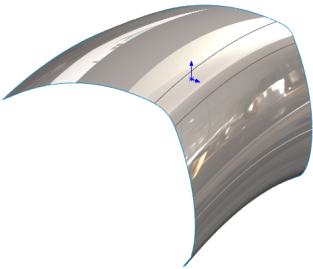

  7. Fare clic su .
