Anteprima di un componente di accoppiamento in una finestra separata

In questo esempio si aggiunge un accoppiamento concentrico tra un ribattino e il foro di articolazione di una lama per forbici. Si utilizza la Finestra anteprima componente per agevolare la selezione della piccola faccia cilindrica del foro.

Per visualizzare un'anteprima di un componente di accoppiamento:

  1. Aprire install_dir\samples\whatsnew\assemblies\component_preview\scisssors.sldasm.
  2. Selezionare blade<1>.
  3. Nella barra degli strumenti contestuale, fare clic su Finestra anteprima componente .
    La Finestra anteprima componente si apre e visualizza il componente selezionato.

  4. Nella Finestra anteprima componente:
    1. Eseguire lo zoom e ruotare la vista.

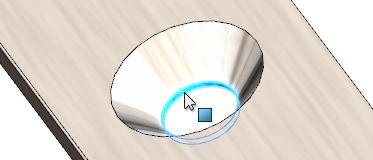

    2. Selezionare la parete cilindrica del foro.
  5. Nella finestra principale selezionare con Ctrl + il cilindro del ribattino.
  6. Fare clic su Concentrico (accoppiamenti rapidi nella barra strumenti contestuale).
    L'accoppiamento è completo.

  7. Fare clic su Uscita dall'anteprima.
