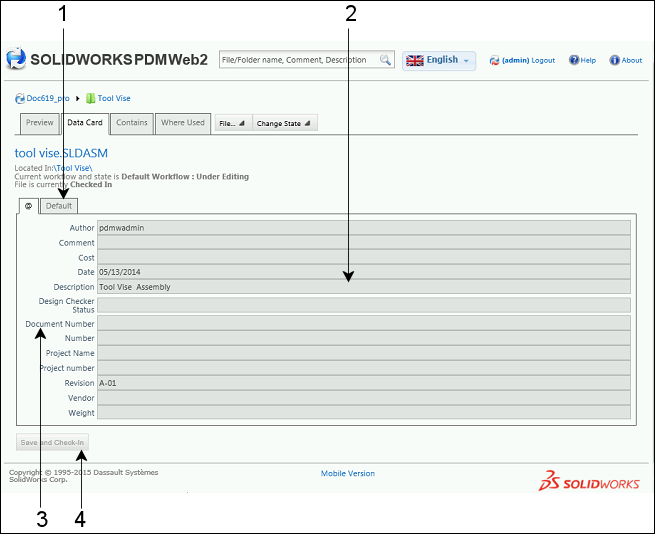

データ カード ページでは、選択したファイルのカード レイアウトを表示します。
データ カード ページを表示するには、次のいずれかを行います:
- ファイル名をダブルクリックして、データ カード タブを選択します。
- ファイル名の上にポインタを置いて矢印を展開し、データ カード（Data Card）を選択します。
データカードタブ(Data Card Tab)
| 1 |
データ カード タブ |
ファイルに関連付けられている各コンフィギュレーションのタブを表示します。 |
| 2 |
変数の値フィールド |
次の変数の値を表示します: - はい（Yes）/いいえ（No）のデータ タイプが設定される制御が、チェック ボックスとして表示されます。
- テキスト データ タイプが設定される制御が、1 または 0 （ゼロ）として表示されます。
- ラジオ ボタン制御がドロップダウン リストとして表示されます。
Web2 では、タブ、フレーム、画像、コンボ ボックス、データ フィールド、制御ロジックなどの他の制御はサポートしません。
|
| 3 |
変数名 |
選択したファイルのデータ カードで定義された変数名を、アルファベット順に表示します。 エイリアス機能を使用して変数名を変更できます。 詳細については、『SOLIDWORKS PDM インストール ガイド』を参照してください。
|
| 4 |
保存してチェックイン
|
データ カード変数への変更を保存してチェックインします。 バージョン フリー変数を編集するには、ファイルをチェックアウトする必要があります。
|
