SOLIDWORKS Routing において、ハンガー、サポート、クリップとして使用される構成部品には次のアイテムが必要です。
ルーティング スケッチと寸法の名前では、大文字/小文字が区別されます。

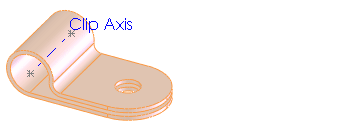

クリップ軸（Clip Axis）
クリップ軸という名の軸を追加すると、その軸を、アセンブリにあるエッジまたは軸に整列させることができます。 クリップ軸は、入り口/出口となる 2 つのルート点をつなぎます。
例:

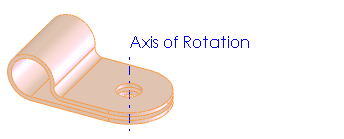

回転軸（Axis of Rotation）
回転軸という名の軸を追加すると、クリップを希望する方向に回転できます。
例:
また、ルート直径の変更に従ってハンガー、サポート、クリックをサイズ変更するには、次のアイテムが必要です:
フィルター スケッチ
-
フィルター スケッチという名のスケッチ

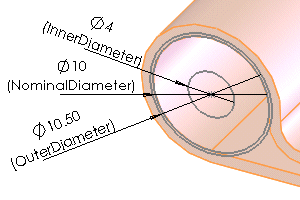

- 次の寸法名の 3 つの同心円:
-
呼び径（クリップの呼び径）
-
内径（クリップに合わせることのできる一番小さいバンドルの直径）
-
外径（クリップに合わせることのできる一番大きいバンドルの直径）
例:

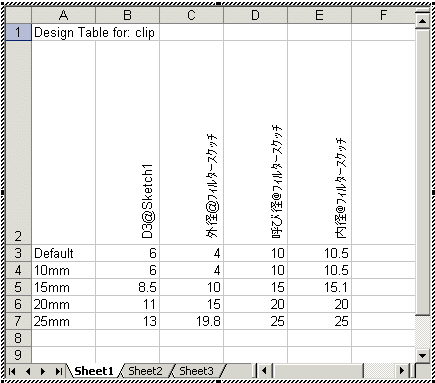

重複するコンフィギュレーション（Overlapping Configurations）
設計テーブルを挿入し、次のアイテムを含む複数のコンフィギュレーションを作成します:
-
フィルタースケッチ寸法。 あるサイズの内径は、その 1 つ下のサイズの外径よりも小さい値を持つ必要があり、コンフィギュレーションのセット全体が、開いている間隔なく、最大サイズから最小サイズを網羅している必要があります。
- クリップのサイズとともに変更する他の寸法。
例:
