ルートにマニホールド継手を追加できます。 これらの継手にはいくつかの接続点がありますが、その軸はルート点の追加が可能な共通の点では位置合わせされていません。

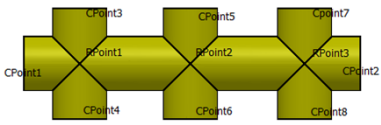

| 以下は、複数の接続点（CPoint）とルート点（RPoints）がある継手の例です。 |
|
ルート セグメントの途中で、マニホールド継手をスナップしてドラッグ & ドロップすることができます。 Tabを押すと、位置合わせされた CPoint と RPoint のさまざまな組み合わせにより継手の位置合わせと配置ができます。
以下は、継手の位置合わせと配置の例です。

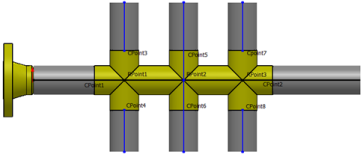

| このサブアセンブリでは、RPoint1 が位置合わせに使用されます。 CPoint1 と CPoint2 がメインのルート セグメントに位置合わせされます。 |
|

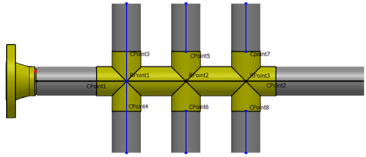

| この例では、RPoint2 が位置合わせに使用されていますが、CPoint5 と CPoint6 はメインのルート セグメントに位置合わせされています。 |
|
