穴テーブル (挿入) PropertyManager

穴テーブル（挿入） PropertyManager を開くには:

• 穴テーブル （テーブル ツールバー）または 挿入 (Insert) > テーブル (Tables) > 穴テーブル (Hole Table) をクリックします。

テーブル テンプレート

テンプレートを検索テンプレートを検索 をクリックし、標準またはユーザー定義のテンプレートを選択します。このオプションはテーブルを挿入する場合のみ使用できます。ソフトウェア付属の穴テーブル テンプレートでは、デフォルトのフォーマットに列を追加します。次の場所にあります:インストール_ディレクトリ \lang\japanese標準テンプレート (standard hole table--letters.sldholtbt および standard hole table--numbers.sldholtbt) では、TAG、XLOC、YLOC、および SIZE の各列が作成されます。1 つのテンプレートではアルファベット タグを使用し、それ以外のテンプレートでは数値タグを使用します。すべてのサイズとタグは、組み合わされることなく、個別に表示されます。

テーブル位置（Table Position）

アルファベット/数字のコントロール(Alpha/Numerical Control)

穴を識別するためのタグをアルファベット (A, B, C...) あるいは数字 (1, 2, 3...) に指定します。アルファベットのタグでは、文字のプレフィックス（接頭語）が特定の穴サイズを表し、数字がインスタンスを表します。開始（Start at）を使用して、最初の文字/番号を指定します。

テーブルに従って、表示される注記が変更されます。

A, B, C...

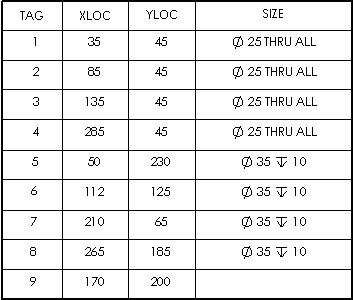

1, 2, 3

データム

テーブルを挿入する際、原点（Origin）が指定可能になるため、頂点を選択します。原点をX軸とY軸で定義するには、X軸方向の参照X Axis Direction Reference）をクリックし、グラフィックス領域で平行なモデル エッジを選択します。続いてY軸方向の参照（Y Axis Direction Reference）を選択し、グラフィックス領域で垂直なモデル エッジを選択します。

テーブルが作成されたあと、データム基準をもう一つの位置へドラッグできます。または、データム定義を編集できます。テーブルで、位置を表す値が更新されます。

穴

それぞれの穴エッジを選択するか、モデル面を選択し、面上の全ての穴を選択します。

枠

	外枠（Box Border）	テーブルの外枠の線の太さを設定します。
	境界線（Grid Border）	テーブル枠内の境界線の太さを設定します。

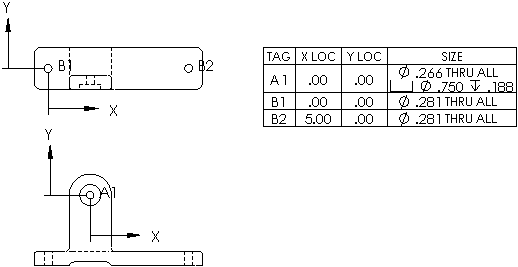

次のビュー

このオプションはテーブルを挿入する場合のみ使用できます。データムと 穴を他の図面ビューに設定することができます。一つの穴テーブルは幾つかの図面ビューを含むことができます。穴テーブルが、ビューごとに 1 つのデータムとともに追加されます。ラベルは、ビュー全体で同じものが使用されます。
