アンダーカット認識の分析を実行するには：

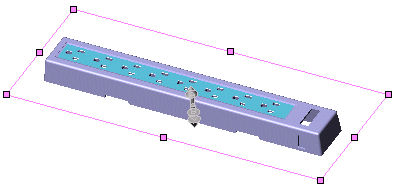

開く方向
全ての面で、その面が部品の上からまたは下から可視状態かどうかが評価されます。引く方向を指定するために、以下を選択します：

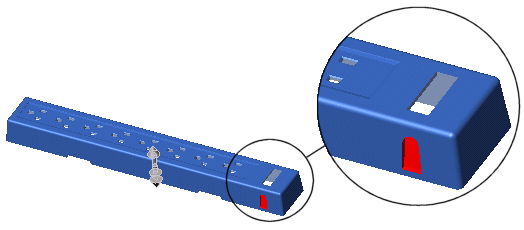

結果レポートで 方向1 アンダーカット と 方向２ アンダーカット として指定されている面を逆にするには、反対方向 をクリックします。
パーティング ライン
分析用のパーティング ラインを選択します。パーティング ラインの上にある面は、パーティング ラインの上から可視状態かどうかが評価されます。パーティング ラインの下にある面は、パーティング ラインの下から可視状態かどうかが評価されます。パーティング ラインを選択した場合、開く方向（Direction of Pull）を指定する必要はありません。
ボディ選択（Body Selection）
モデルに複数ボディが存在する場合、ソリッドまたはサーフェス ボディ をクリックして、分析するボディを選択します。
