ラピッド寸法（Rapid Dimension）

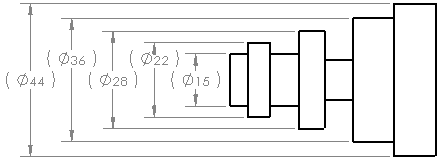

ラピッド寸法セレクターを使用し、寸法を等間隔で配置して読みやすくすることが可能です。

ラピッド寸法セレクターは、図面ビューに寸法を挿入したときに表示されます。 マニピュレータを使用すると、寸法は等間隔で配置されます。 たとえば、2つの寸法間に寸法を挿入すると、新しい寸法は2つの寸法間に等間隔で配置されます。

ラピッド寸法セレクターを使用して、寸法値を素早く配置します。

ラピッド寸法で使用する間隔は、 ツール > オプション > ドキュメント プロパティ > 寸法 のオフセット距離（Offset distances）からコントロールします。

ラピッド寸法セレクターで対称的な中心線上に寸法を作成する場合、重複する可能性のある寸法はすべて ANSI 規格の図面に対して千鳥形配列になります。

ラピッド寸法セレクターを無効にするには、寸法 PropertyManager の 援助寸法ツール で、ラピッド寸法 クリアします。 この設定は、セッションをまたいで維持されます。

ラピッド寸法セレクターが有効に設定されている場合は、ESC を押して解除することができます。 もう一度 ESC キーを押すとスマート寸法ツールが解除されます。

ラピッド寸法セレクターの使用（Using the Rapid Dimension Selector）

ラピッド寸法セレクターを使用し、寸法を等間隔で配置して読みやすくすることが可能です。

  1. 図面で、スマート寸法 （寸法/拘束ツールバー）をクリックするか、または ツール > 寸法 > スマート をクリックします。
  2. 寸法を追加するエンティティを選択してください。
    配置可能な寸法値の種類によって、ラピッド寸法セレクターが次のように表示されます: あるいは
  3. マニピュレータの一部をクリックします。 次を使用することもできます:
    • Tab キーで別のマニピュレータの位置に切り替え
    • スペースバーで寸法をモデル ジオメトリの外側の適切な位置に配置
    寸法値は選択エンティティの近くに配置されます。 必要な場合は、既存の寸法値が自動的に移動され、新しい寸法値が追加されます。

ラピッド寸法セレクターを無効にするには、寸法 PropertyManager の 援助寸法ツール で、ラピッド寸法 クリアします。 この設定は、セッションをまたいで維持されます。

ラピッド寸法セレクターが有効に設定されている場合は、ESC を押して解除することができます。 もう一度 ESC キーを押すとスマート寸法ツールが解除されます。
