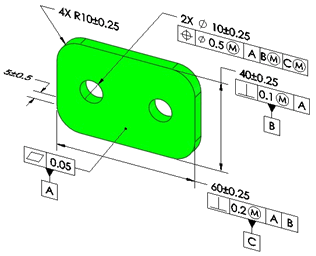

DimXpert 公差のステータス表示 ツールは、主として公差の観点から、完全拘束、未拘束、重複拘束されたマニュファクチャリング フィーチャーを識別します。 ただし、フィーチャー間の幾何拘束ならびにアノテート アイテム ビューに対するフィーチャーの向きも考慮されるケースもあります。

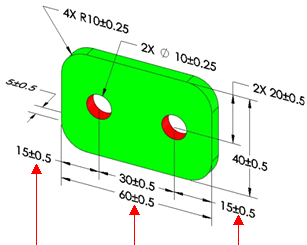

4 つのフィーチャーに適用された 4 つの寸法の何れかを削除すると、重複拘束が解決されます。
目次

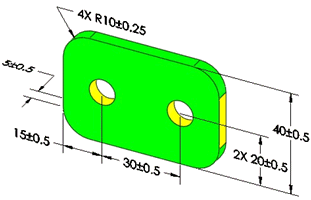

プラスマイナス公差スキーム（幾何公差を含まない）だけを使うと、部品が完全拘束されないケースがあります。最も一般的なケースは、共通の中心線や軸上にフィーチャーを作成するときです。これはフィーチャー間の距離がゼロであることを意味します。
部品用の DimXpert は、交差ステータスをチェックする際に、フィーチャーの暗黙の垂直および水平拘束を認識します。
部品用の DimXpert で、平面と円筒形間の正接が寸法、公差、および拘束ステータスに与える影響を考慮します。DimXpert のすべての機能で正接拘束のサポートと考慮が行われます。
