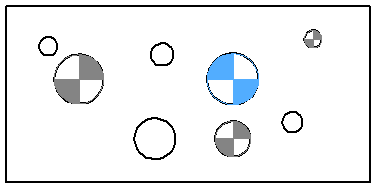

ダウエルピン記号（Dowel Pin Symbol）

穴ウィザードで作成したダウエル穴にダウエル ピン記号を自動的に挿入できます。

1. ダウエルピン記号 （アノテート アイテム ツールバー）または 挿入 > アノテート アイテム > ダウエルピン記号 をクリックします。
2. 自動挿入 で すべてのダウエル穴（For all dowel holes） を選択します。
3. 図面ビューを選択します。
   図面ビューを選択すると、ダウエル ピン記号がビューに挿入されます。
4. をクリックします。
   挿入した後にダウエル ピン記号を反転するには、記号を右クリックし、記号反転をクリックします。

1. 次のいずれかを行います:
   • ダウエル ピン記号 （アノテート アイテム ツールバー）または 挿入 > アノテート アイテム > ダウエル ピン記号 をクリックし、円形エッジ、スケッチされた円、または円弧を選択します。
   • 円形エッジ、スケッチされた円、または円弧を選択し、ダウエルピン記号 または 挿入 > アノテート アイテム > ダウエルピン記号 をクリックします。
   選択した穴にダウエル ピン記号が表示され、ダウエルピン記号 PropertyManager が表示されます。 引き続き、円形状のエッジまたはスケッチした円あるいは円弧を選択し、ダウエルピン記号を挿入できます。
2. をクリックします。
