フィーチャーの依存関係をすばやく表示するために、FeatureManager デザイン ツリーのアイテム間でのグラフィック上の関係を表示できます。

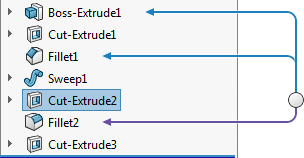

動的参照可視化（Dynamic Reference Visualization）を使用すると、FeatureManager デザイン ツリーのアイテム間での親子関係を表示できます。 FeatureManager デザイン ツリーのフィーチャーにカーソルを合わせると、関係を示す矢印が表示されます。 青い矢印は親を指します。 紫の矢印は子を指します。
フィーチャーが展開されていないために参照を表示できない場合、矢印は参照を含むフィーチャーを示し、実際の参照は、矢印の右側にあるテキスト ボックスに表示されます。
|
|
| すべての参照の表示 |
1 つの参照が非表示 |
[動的参照可視化（Dynamic Reference Visualization）] はデフォルトで無効になっています。
ダイナミック参照の可視化をオンにするには:
- FeatureManager デザイン ツリーで、最初のアイテム（部品またはアセンブリ）を右クリックします。
- 次のどちらか（あるいは両方）をクリックします。
-
ダイナミック参照の可視化（親）（Dynamic Reference Visualization (Parent)）
-
ダイナミック参照の可視化（子）（Dynamic Reference Visualization (Child)）
アセンブリで、ダイナミック参照の可視化のオン/オフをいずれかのレベルで切り替えると、その変更はアセンブリ全体に影響を及ぼします。
