自動境界線 PropertyManager

自動境界線 PropertyManager を表示するには:

ページ 1/3

このページで、シート フォーマットからスケッチ エンティティとアノテート アイテムを削除します。 たとえば、新しいスマートな枠を作成する前に、既存のフォーマット エンティティを削除できます。

削除リスト

図面シートで、削除するスケッチ エンティティとアノテート アイテムを選択します。 をクリックすると、アイテムが削除されます。

ページ 2/3

このページで、余白、境界線、ゾーンを定義します。

ゾーン サイズ

余白

左（Left）、右（Right）、上（Top）、下（Bottom）の値を設定します。	領域（Region）を余白（Margins）に設定すると、指定されたこれらの値がゾーン設定に移動します。 この例は、左（Left） と 上（Top） の値の増加を示しています。
境界線の太さ（Line Width of Border）
境界線の線種（Line Style of Border）
二重境界線（Double-line border）	外側の境界線を表示します。

独立境界線

境界線と余白の関係は削除されますが、ゾーン サイズとの関係は引き続き維持されます。

ゾーン フォーマット

ゾーン分割線（Zone dividers）	ゾーン分割線表示	ゾーン分割線を表示します。
	線の種類	スタイルを設定します。
	線の太さ	太さを設定するか、ユーザー定義サイズ（Custom size）を選択して太さを入力します。
		ゾーン分割線の長さを設定します。
中央ゾーン分割線（Center zone divider）

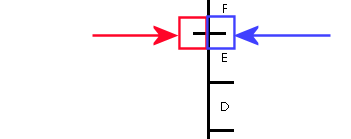

		外側中央ゾーン分割線の長さを設定します。 この例では、外側中央ゾーン分割線は青いボックスに含まれています。
		内側中央ゾーン分割線の長さを設定します。 この例では、内側ゾーン中央分割線は赤いボックスに含まれています。
ゾーン ラベル（Zone labels）
	列表示（Show columns）	列ラベルを表示します。
	行表示（Show rows）	行ラベルを表示します。
	ラベルを境界線からオフセット（Label Offset from Border）	ラベルと境界線の間にオフセットを設定します。
	ドキュメント フォント使用

レイヤー（Layer）

レイヤー（Layer）

名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。

ページ 3/3

このページで、注記に都合の良い場所を提供する、ゾーン ラベルおよびゾーン分割線の余白マスク領域を定義します。

余白マスク

余白マスク追加

ビュー ラベルおよびゾーン分割線のサイズを変更したり、これらの上をドラッグしたりできる余白マスク領域を挿入すると、これらを非表示にすることができます。
