表示に垂直な平面の作成

現在の表示方向に垂直な平面を作成するには:

  1. モデルを目的の表示方向に向けます。
  2. 平面 （参照ジオメトリ ツールバー）または挿入 > 参照ジオメトリ > 平面をクリックします。
  3. 第 1 参照 (First Reference) について、グラフィックス領域で頂点を選択します。

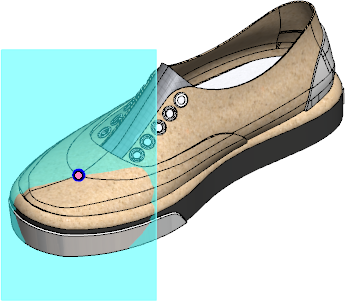

  4. PropertyManager の 第 1 参照 (First Reference) で、画面に平行 (Parallel to screen) をクリックします。
  5. オプションで、距離 (Distance) の値を入力して、参照頂点から平面をオフセットします。
  6. をクリックします。
    平面の位置を変更するには、モデルを回転させ、PropertyManager で 平面を更新 (Update Plane) をクリックします。

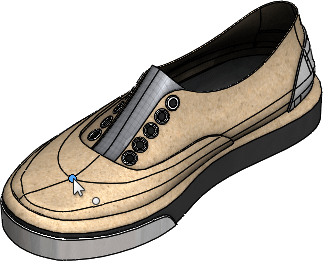

  7. 平面 PropertyManager を使用せずに、表示に垂直な参照平面を作成することもできます。 グラフィックス領域で面を右クリックし、画面に平行な平面の作成（Create a Plane Parallel to Screen）をクリックします。

    右クリックした場所に平面上（On Plane）またはサーフェス上（On Surface）の 3D スケッチ点が追加され、画面に平行な参照平面がその点に配置されます。

    このスケッチ点は、サーフェスが移動すると移動される場合があります。 スケッチ点が移動しないようにするには、他のジオメトリを基準とした相対的な位置を設定します。
