開いている部品で、展開（Flatten）（サーフェスツールバー）または挿入（Insert） > サーフェス（Surface） > 展開（Flatten）をクリックします。
展開（Flatten） PropertyManager が表示されます。
FeatureManager デザインツリーまたはグラフィックス領域で面を選択します。
次に、頂点を選択します。

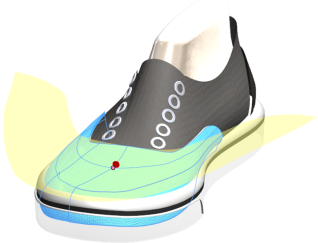

展開サーフェスのプレビューが表示されます。
PropertyManager で、リリーフカット（Relief Cuts）をクリックします。

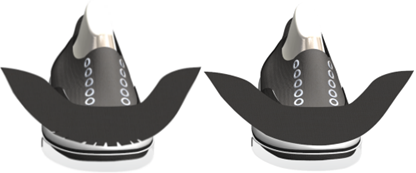

展開サーフェスで応力を緩和するカットとして、カーブまたはスケッチを選択できます。この例では、スケッチエンティティがエッジに対して垂直です。

リリーフカットを含めるかどうかを選択することもできます。
追加のスケッチエンティティ（カーブや線など）を展開サーフェスに置き換えることもできます。ただし、展開サーフェスフィーチャーでスケッチを変更することはできません。他のスケッチ内のエンティティを使用するには、エンティティ変換（Convert Entities）ツールを使用します。
変形プロットを追加するには、グラフィックス領域で展開サーフェスを右クリックし、変形プロット（Deformation Plot）を選択します。

'例 - サーフェスの展開' を SOLIDWORKS ナレッジベースで検索します。
