Print3D PropertyManager のプレビュー（Preview）タブでは、プレビュー分析を実行し、3D プリント中にサポートが必要な面を識別できます。
サポートが必要な面の角度のルールは、プリンタごとに異なります。 多くの場合、面の角度がプリント ベッドに対して 45º を超えて広がる場合は、3D プリント中にサポート ジオメトリを使用して面をサポートする必要があります。
サポートが必要な面を識別するには:
-
をクリックします。
- PropertyManager のプレビュー（Preview）タブにあるビルド解析（Build Analysis）の下で、サポートが必要な面表示（Show faces that require supports）を選択します。
- 垂直線からの角度を設定し、サポートのしきい値を定義します。
プリント中にモデルが収縮しないようにするために、この角度を超えたら、サポートを追加する必要があります。
- サポートが必要または不要な面の色を定義するには:
-
面の色サポート（Support face color） で 色の編集（Edit Color） をクリックします。
使用する色を選択し、OK をクリックします。
-
サポート不要（Supports not required）で色の編集（Edit Color）をクリックします。
使用する色を選択し、OK をクリックします。

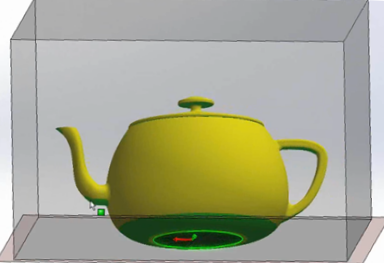

選択した色がモデルに反映されます。
-

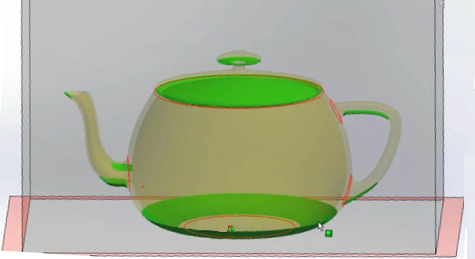

透明表示（Show as transparent）をクリックすると、サポートが不要なジオメトリが透明になるため、サポートが必要な領域をより簡単に確認できます。
-
をクリックします。
