寸法やアノテート アイテムが部品やアセンブリで現在表示されている場合は、最終の PhotoView 360 レンダリングにそれらを含めることができます。
最終的にレンダリングされる寸法とアノテート アイテムは、SOLIDWORKS のグラフィックス領域内でのイメージと:
- 比率的に同じです。
- 同じ相対位置に配置されます。
- 同じテキスト、記号、および引出線を表示します。
最終レンダリングにアノテート アイテムと寸法を含めるには:
- 次のいずれかを実行します:
-
をクリックします。
レンダリング スケジュール（Schedule Render）ダイアログ ボックスで、可視アノテート アイテムと寸法をレンダリング（Render visible annotations and dimensions）を選択します。
アノテート アイテムと寸法のみが含まれている追加の .png ファイルを作成するには、アノテート アイテムを別のイメージに保存（Save annotations to a separate image）を選択します。
-
をクリックします。
寸法とアノテート アイテムを含めるためのオプションが表示されたダイアログ ボックスが開きます。
寸法やアノテート アイテムを最終レンダリングに含める（Include Dimensions and or Annotations in the final rendering）を選択すると、最終レンダリング（Final Render）ダイアログ ボックスを省略し、イメージを保存中です（Saving Image）ダイアログ ボックスからプレビュー イメージを直ちに保存できます。
寸法やアノテート アイテムを含めずにレンダリングする（Render without Dimensions and or Annotations）を選択すると、最終レンダリング（Final Render）ダイアログ ボックスを開いて、イメージを保存する前にレンダリングに細かな調整を加えることができます。 グラフィックス領域で表示されている寸法やアノテート アイテムはレンダリングされません。
寸法とアノテート アイテムをレンダリングするように選択した場合、レンダリング アノテート アイテム（Rendering Annotations）進行状況バーによって、モデル情報が PhotoView 360 に転送されていることがレポートされます。
- レンダリングが完了したら、OK をクリックします。

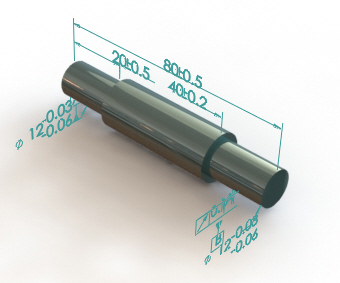

レンダリングされたイメージに、寸法とアノテート アイテムが組み込まれます。
