構成部品プレビュー ウィンドウを使用すると、合致させるアイテムを簡単に選択できるようになります。 構成部品プレビュー ウィンドウに構成部品を表示する際に、アセンブリの残りとは別に、構成部品のビューを拡大/縮小および回転できます。

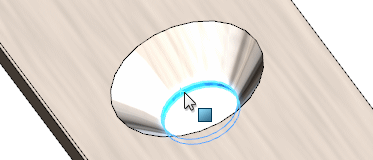

この例では、リベットとはさみの刃のピボット穴の間に同心円合致が必要です。 構成部品プレビュー ウィンドウを使用すると、穴の小さな円筒形の面を簡単に選択できるようになります。
合致構成部品をプレビューするには:
- 合致させる構成部品を含むアセンブリを開きます。
- 構成部品プレビュー ウィンドウに表示する構成部品を選択します。
- 次のいずれかをクリックします:
-
構成部品プレビュー ウィンドウ（Component Preview Window）
（コンテキスト ツールバー）。
-
構成部品プレビュー ウィンドウ（Component Preview Window）
（アセンブリ（Assembly）ツールバー）。
-
。
構成部品プレビュー ウィンドウ（Component Preview Window）が開き、選択した構成部品が表示されます。
- 構成部品プレビュー ウィンドウ（Component Preview Window）で：
- ビューを拡大して回転します。
- 合致するアイテムを選択します。
- メイン ウィンドウで Ctrl キーを押したまま合致する 2 番目のアイテムを選択します。
- 追加する合致タイプを選択します。
この例では、穴の壁とリベットのバレルの間に
同心円（Concentric）
合致が追加されます。
合致が完了します。
-
プレビュー終了（Exit Preview）をクリックします。
