積層ライン表示

目的の出力を生成するのに十分なプリント解像度が設定されているかどうかを確認するために、モデル上に積層ラインを表示できます。

1. ファイル（File） > Print3D をクリックします。
2. PropertyManager の設定（Settings）タブで、プリント ベッドに合わせるモデル面を選択します。
3. プレビュー（Preview）タブのビルド解析（Build Analysis）で、積層ライン表示（Show striation lines）をクリックします。

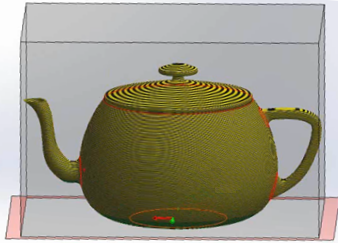

   モデル上に、積層ラインがテクスチャとして表示されます。



   デフォルトのレイヤー高さは 0.3mm です。これはプリンタ解像度としては粗く、プリンタ速度は比較的速くなります。

4. 必要であれば、積層サイズ設定（Set striation size） フィールドでレイヤー高さを変更します。
5. 積層ラインをバンプ マップとして表示するには:
   1. サポートが必要な面表示（Show faces that require supports）をクリアします。
   2. バンプ マップ表示（Show as bump map）を選択します。



      バンプ マップを使用すると、プリントされたモデルのどの部分でディテールが失われるかを見つけられる場合があります。



6. をクリックします。
