솔리드 모델의 경우, 대칭면에 일치하는 모든 면은 수직 방향으로 이동되어서는 안됩니다. 대칭 구속조건 유형은 선택한 모든 면에 자동으로 이 조건을 적용합니다. 대칭면은 서로 직각을 이뤄야 합니다.
대칭이 되려면 지오메트리, 구속조건, 하중, 재질 속성이 대칭이어야 합니다. 일반적으로 좌굴 해석 및 고유진동수 해석에는 대칭 조건을 사용하지 않는 것이 좋습니다.

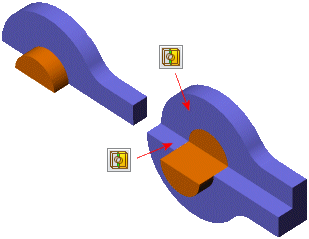

다음은 하나 이상의 면에 대칭인 모델의 예입니다.
접선 하중이 있고 단면이 해당 평면에 수직으로 변형을 일으킬 수 있는 경우에는 원형 대칭을 사용합니다.
