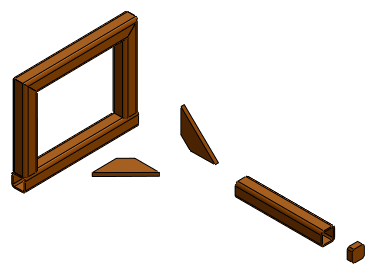

멀티바디 파트 분해도는 서로 어떻게 맞물리는지 보여주도록 펼쳐진 솔리드 바디를 표시합니다.
그래픽 영역에서 솔리드 파트를 선택하고 끌어 하나 이상의 분해 단계를 작성해서 분해도를 작성합니다. 분해도에서 다음과 같이 할 수 있습니다.
- 솔리드 바디의 분해 스택 간격을 균등하게 유지합니다.
- 다른 솔리드 바디의 기존 분해 단계에 새 솔리드 바디를 추가합니다. 이 기능은 이미 분해도가 있는 파트에 새 바디를 추가할 경우 유용합니다.
- 분해 지시선을 추가해서 솔리드 바디 사이의 관계를 표시합니다.
멀티바디 파트를 분해한 상태에서는 메이트를 추가할 수 없습니다.
|
| 조립 |
|
| 분해 |
