도움선, 그리드, 정렬 도구를 사용하여 다양한 방법으로 치수와 노트를 정렬할 수 있습니다.
추론선(또는 도움선)
마우스를 끄는 동안 나타나는 도움선을 사용하여 치수와 노트를 정렬할 수 있습니다.

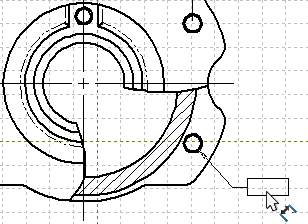

텍스트에 있는 치수나 노트를 새로운 위치로 끕니다. 도움선을 사용하여 치수를 정렬하고 배치합니다.
|
| 치수를 끌어서 점선 도움선이 가리키고있는 또 다른 치수의 텍스트로 "스냅"합니다. |
|
| 노트를 끌어서 점선 도움선이 가리키고 있는 치수 텍스트에 "스냅" 합니다. |
스내핑을 잠시 해제하려면 Alt 키를 누르고 있습니다.
그리드
치수를 마우스로 끌어 그리드에 스냅할 수 있습니다. (노트는 해당되지 않음)
에서 그리드를 활성화시키고 그리드 간격을 설정합니다.
정렬 도구
치수 정렬 도구 (평행/동심 치수 기입과 일령/방상형 치수 기입)만 정렬을 영구적으로 작성할 수 있습니다. 도움선으로 끌거나 그리드로 스냅하는 작업은 영구적이지 않습니다.
