문서 속성 - 경계

시트 경계 및 영역 서식에 대한 도면 문서 속성을 설정할 수 있습니다.

도면이 열려 있는 상태에서 도구 > 옵션 > 문서 속성 > 경계를 클릭합니다.

일반 제도표준

일반 제도표준 제도표준 페이지의 설정을 사용합니다.

용지 여백

선 스타일 유형을 설정합니다.
선 두께 두께를 설정하거나 사용자 정의 크기를 선택하고 원하는 두께를 입력합니다.
이중선 경계 두 개의 선을 사용하여 경계를 표시합니다.

영역 서식

영역 분리선 표시 영역 분리선을 표시합니다.
선 스타일 유형을 설정합니다.
선 두께 두께를 설정하거나 사용자 정의 크기를 선택하고 원하는 두께를 입력합니다.
영역 분리선
영역 분리선의 길이를 설정합니다.
중심 영역 분리선

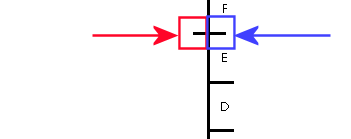

바깥쪽 중심 영역 분리선의 길이를 설정합니다. 이 예제에서는 바깥쪽 중심 영역 분리선이 파란색 상자에 표시되어 있습니다.
안쪽 중심 영역 분리선의 길이를 설정합니다. 이 예제에서는 안쪽 중심 영역 분리선이 빨간색 상자에 표시되어 있습니다.
영역 라벨
열 표시 열 라벨을 표시합니다.
행 표시 행 라벨을 표시합니다.

레이어

레이어
레이어를 설정합니다.
문서 속성에서 레이어를 선택할 수 있으려면, 도면에 먼저 레이어를 작성해야만 합니다.
