유동이 고려되지 않은 유동 체결부품 어셈블리

체결부품 유동을 고려하지 않고 최악의 시나리오를 평가하는 방법:

  1. 평가할 어셈블리를 엽니다.
  2. TolAnalyst 스터디를 만들고 결과 PropertyManager를 찾아봅니다.
  3. 해석 변수 아래에서 체결부품 및 핀 자유롭게 움직이기를 선택해제 합니다.
    예를 들어 분석 요약 아래에서 총 4mm 범위에서 최소는 48이고 최대는 52입니다.
최악의 경우 최소 결과를 얻기 위해 TolAnalyst는 LMC 크기 11에서의 상단 플레이트 여유 구멍을 계산하여 위치 공차가 1이 나옵니다. 그런 다음, 104에서의 구멍 사이 105 기초 치수가 시뮬레이션됩니다.
축 지지대의 경우, TolAnalyst가 LMC 크기 11에서의 여유 구멍을 계산할 때 총 위치 공차가 1.0으로, 데이텀 B에서 구멍까지의 기초 치수가 28에서 계산될 수 있게 합니다.

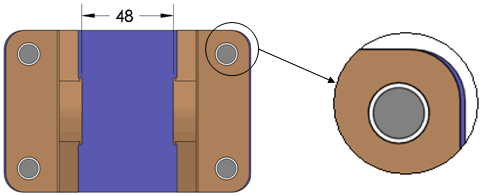

체결부품 유동 옵션을 선택 취소한 상태에서 파트를 조립하면, TolAnalyst는 상단 플레이트의 나사산 구멍과 동심으로 축 지지대에 여유 구멍을 맞춰 최악의 경우 최소값 48를 산출합니다.
