스타일 자유곡선 도구를 사용하여 3º, 5º 또는 7º의 B-자유곡선을 작성할 수 있습니다. 곡선의 각도를 조정하여 곡선의 둥근 정도를 조정할 수 있습니다.
이전에는 자유곡선 도구를 사용하여 베지어 곡선만 작성할 수 있었습니다. 자유곡선을 스타일 자유곡선으로 변환하는 경우 사용할 수 없는 많은 점이 작성되어 작업을 어렵게 만들었습니다.
이제는 작성되는 스타일 자유곡선이 3도 B-자유곡선이 되기 때문에 자유곡선과 스타일 자유곡선을 일대일로 변환할 수 있습니다.
을 클릭합니다. 스타일 자유곡선 삽입 PropertyManager의 3도 B-자유곡선, 5도 B-자유곡선 및 7도 B-자유곡선 옵션 중에서 선택합니다.
|

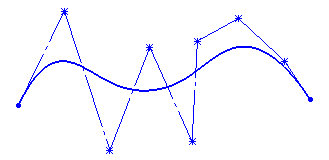

| 베지어 곡선 |
|

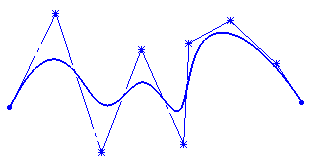

| 3도 B-자유곡선 |
|
| 5도 B-자유곡선 |
|
| 7도 B-자유곡선 |
3º, 5º 및 7º B-자유곡선을 작성하는 데 필요한 최소 점 수는 각각 4, 6 및 8입니다.
