교차 도구를 사용하여 영역 제거

이 예제에서는 교차 도구의 미리보기 옵션에 대해 설명합니다.

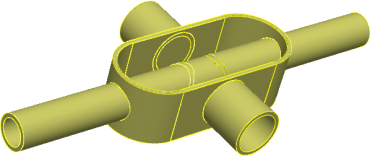

1. 설치_디렉터리\samples\whatsnew\parts\junction_box.sldprt를 엽니다.

2. 교차 (피처 도구 모음) 또는 삽입 > 피처 > 교차를 클릭합니다.
3. PropertyManager에서 다음을 수행합니다.
   1. 플라이아웃 FeatureManager 디자인 트리의 교차시킬 솔리드, 곡면 또는 평면을 선택하십시오에서 쉘 1, 돌출-얇게1 및 돌출-얇게2를 선택합니다.
   2. 둘 다 작성을 클릭하고 교차를 클릭합니다.
   소프트웨어가 영역 목록을 채웁니다.
4. 미리보기 옵션에서 포함된 영역과 제외된 영역 표시를 클릭합니다.
5. 그래픽 영역에서 안쪽 파이프를 선택합니다.



   하이라이트된 파이프가 미리보기에서 제거됩니다. 파이프에 해당하는 영역도 영역 목록에서 선택됩니다.



6. 영역 목록에서 영역 14와 영역 15 를 선택합니다.

   파이프가 미리보기에서 하이라이트됩니다.

7. 그래픽 영역에서 파이프가 미리보기에서 사라질 때까지 쉘 내부의 모든 파이프를 선택합니다.



8. PropertyManager의 미리보기 옵션에서 제외된 영역 표시 를 클릭합니다.



9. 포함된 영역과 제외된 영역 모두 표시 를 클릭합니다.



10. 선택 바꾸기를 클릭합니다.



11. 을 클릭합니다.
