Wyświetlanie załamań krzywizny powierzchni

Narzędzie Załamania krzywizny powierzchni umożliwia wyświetlanie rzeczywistych załamań krzywizny w różnych miejscach na powierzchni modelu.

1. Kliknąć Widok > Wyświetlanie > Załamania krzywizny powierzchni lub kliknąć Załamania krzywizny powierzchni (pasek narzędzi Widok).
2. Aby wyświetlić załamania krzywizny powierzchni dla określonych ścian:
   1. W obszarze Wyświetlanie kliknąć Trwale.
   2. W menedżerze właściwości PropertyManager Załamania krzywizny powierzchni wybrać dla opcji Ściany co najmniej jedną zakrzywioną ścianę modelu do analizy.
   3. W obszarze Wyświetlanie krzywizny kliknąć Podgląd siatki i Grzebienie krzywizny.
   4. W obszarze Wyświetlanie krzywizny kliknąć Grzebienie krzywizny.

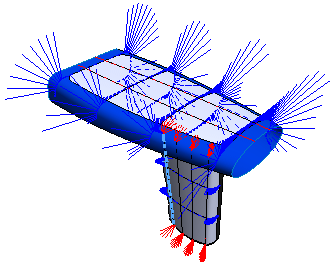

   W obszarze graficznym pojawią się załamania pokazujące przebieg krzywizny w poprzek przylegających ścian.

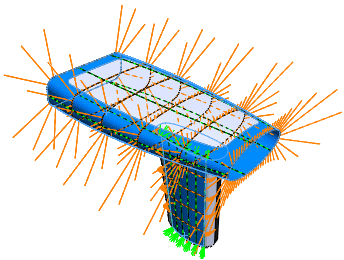

3. Aby zmodyfikować sposób wyświetlania załamań, zwiększyć lub zmniejszyć Gęstość siatki, Skalę (długość załamania) i Gęstość (częstotliwość załamań).
   Można również zmodyfikować kolor dla każdego kierunku.

4. Aby wyświetlić dane krzywizny dla określonych punktów w obszarze graficznym:
   1. W obszarze Wyświetlanie wybrać Dynamiczne.
   2. W obszarze Wyświetlanie krzywizny ustawić Skalę i Gęstość.
   3. Przemieścić wskaźnik nad model w obszarze graficznym.

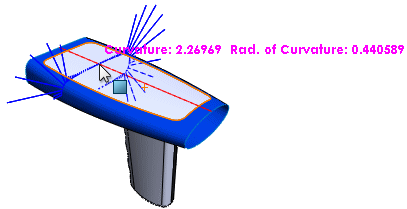

   Załamania krzywizny powierzchni i dane krzywizny pojawią się w wybranych miejscach w obszarze graficznym.
