Samolot
|
Tworzy poprzeczny przekrój planarny. |
|
Walec
|
Tworzy poprzeczny przekrój walcowy. |
| |
Element odniesienia
|
Wybrać płaszczyznę 1, płaszczyznę 2 lub płaszczyznę 3 jako płaszczyznę odniesienia dla orientacji płaszczyzny przekroju. |
|
Odwróć kierunek przycinania
|
|
|
Odległość sześciokąta
|

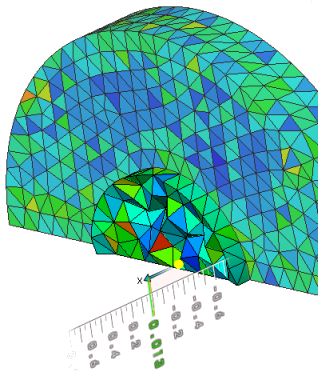

Ustawia odległość odsunięcia mierzoną od wybranego elementu przekroju. Ustawia dynamicznie płaszczyznę przekroju w obszarze graficznym, przesuwając czerwoną strzałkę.
|
|
Obrót X
|
Obraca element przekroju wzdłuż kierunku X. |
|
Obrót Y
|
Obraca element przekroju wzdłuż kierunku Y. |
|
Promień
|
Ustawia promień poprzecznego przekroju walcowego. |
| |
Opcje
|
Należy wybrać jedną z poniższych opcji:
|
Pokaż krawędź siatki
|
Wyświetla krawędzie elementu.
|
|
Pokaż płaszczyznę przekroju
|
Wyświetla element przekroju (płaszczyznę lub walec).
|
|
Twórz wykres tylko na przekroju
|
Wyświetla elementy siatki, które przecinają element przekroju.
|
|
Pokaż kontur na nie przeciętej cześci modelu
|
Wyświetla kontury wyników na nieprzeciętej części modelu. Kiedy ta opcja nie jest zaznaczona, program wyświetla nieprzeciętą część modelu w trybie widoku cieniowanego.
|
|
Rozstrzel po przycięciu
|
Dostępne dla złożeń. Tworzy przekrój siatki, a następnie rozstrzeliwuje model. Kiedy ta opcja nie jest zaznaczona, program tworzy wykres przekroju na widoku rozstrzelonym.
|
|
 Przycinanie włączone / wyłączone
|
Przełącza widoczność przekroju siatki.
|
|
Zresetuj
|
Przywraca ustawienia domyślne wyborów.
|
|
