Relacje operacji widoku

Aby szybko wyświetlić zależności operacji, można wyświetlić graficzne relacje pomiędzy elementami w drzewie operacji FeatureManager.

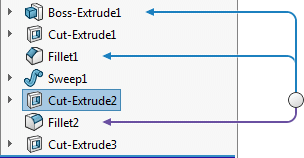

Wizualizacja dynamicznego odniesienia umożliwia przeglądanie relacji rodzica i potomka z elementami w drzewie operacji FeatureManager. Po zatrzymaniu wskaźnika nad operacją z odniesieniami w drzewie operacji FeatureManager wyświetlane są strzałki oznaczające relacje. Niebieskie strzałki oznaczają relację rodzica. Fioletowe strzałki oznaczają relację potomka.

Jeżeli odniesienie nie może zostać wyświetlone, ponieważ dana operacja nie jest rozwinięta, strzałka jest skierowana w stronę operacji, która zawiera odniesienia, a rzeczywiste odniesienie pojawia się w polu tekstowym na prawo od strzałki.

Wszystkie odniesienia widoczne Jedno odniesienie ukryte

Wizualizacja dynamicznego odniesienia jest domyślnie wyłączona.

Aby włączyć wizualizację dynamicznego odniesienia:

  1. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy pierwszy element (część lub złożenie).
  2. Kliknąć jedną lub obie poniższe opcje:
    • Wizualizacja dynamicznego odniesienia (rodzica)
    • Wizualizacja dynamicznego odniesienia (potomka)
W przypadku włączenia lub wyłączenia wizualizacji dynamicznego odniesienia na dowolnym poziomie zmiana jest stosowana do całego złożenia.
