Visão geral de Notas

Use notas para adicionar textos e etiquetas aos desenhos.

Uma nota pode ser flutuante ou fixa, podendo ser inserida com uma linha de chamada que aponte para um item (face, aresta ou vértice) no documento. Ela pode conter texto simples, símbolos, texto paramétrico e hiperlinks. A linha de chamada pode ser reta, curva ou com múltiplo desvio.

Alguns itens sobre as notas:
  • Para definir as opções de Nota para o documento atual, clique em Ferramentas > Opções > Propriedades do documento > Anotações > Notas.
  • É possível inserir hiperlinks nas notas.
  • Você pode vincular notas a propriedades específicas da configuração, personalizadas ou do documento.
  • Você pode adicionar balões às notas.
  • Você pode incluir informações de zona em notas e balões.
  • É possível inserir anotações nas notas. Ao inserir uma anotação em uma nota, você poderá criar uma anotação nova no PropertyManager de Nota ou selecionar uma existente no desenho.
  • Você pode aplicar bordas a toda a nota ou partes dela.
  • Quando uma nota que contenha uma variável for editada, será possível exibir o nome ou o conteúdo da variável. Clique em Exibir > Variáveis de vínculo de anotação para exibir o nome da variável.

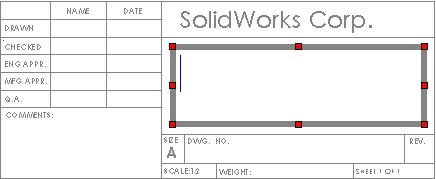

  • É possível redimensionar a caixa delimitadora ao redor de uma nota digitando a nota primeiro e redimensionando a caixa delimitadora ou vice-versa. As caixas delimitadoras são úteis quando se quer que o formato do texto da nota seja adaptado aos limites do bloco de título.
  • Quando você arrastar o texto existente para alinhá-lo com outro texto, o ponteiro mudará para indicar alinhamento à esquerda, alinhamento centralizado ou alinhamento à direita, dependendo de onde a nota foi selecionada. Por exemplo, caso seja selecionado o lado mais à esquerda de uma nota, o ponteiro mudará para alinhamento à esquerda.
    align_note_left.gif align_note_center.gif align_note_right.gif
    Alinhamento à esquerda Alinhamento no centro Alinhamento à direita
  • Pressione Tab no começo de uma nota para lhe aplicar recuo. Esse procedimento, porém, não funciona no meio de uma nota.
  • Notas de dobra são exibidas em vistas de desenho com padrões planos de peças de chapa metálica.
  • As notas vazias, exibidas na tela como: note_empty.gif, não são exibidas nas visualizações de impressão ou nas páginas impressas.
  • Você pode arrastar a nota A para a nota B e o texto da nota A é anexado à nota B. O formato da nota B é mantido. Neste exemplo, a nota A é solta na nota B.
    Note_with_text.gif Note_with_bullets.gif Note_combined.gif
    Nota A Nota B Resultado
