Graphics Area Display of TolAnalyst Results

TolAnalyst results are displayed visually in the graphics area. Warning messages appear if there are potential problems with the setup and evaluation.

Exibição da área de gráficos

A exibição da área de gráficos para o resultado de pior cenário mínimo e máximo inclui:

Uma chamada que mostra o resultado, anexada ao ponto onde o resultado ocorre Vermelho para

Mín e azul para Máx
Um contorno do recurso real resultante é exibido em amarelo
As setas são direcionadas do recurso nominal para o real. Em Dados da análise e exibição, selecione Máx. ou Mín. para alternar entre as exibições.



Posicione o cursor sobre uma seta para exibir uma dica que mostra o deslocamento correspondente (D), o vetor (V) e a coordenada do ponto (P).

Avisos

Quando o TolAnalyst avalia o estudo, são exibidas mensagens de aviso se houver problemas potenciais com a configuração e a avaliação. Quando o TolAnalyst identificar a seguinte condição, considere os resultados com cuidado.

Cadeias de tolerância incompletas

Esse aviso será exibido quando não existe uma cadeia de tolerância completa entre os dois recursos da medida.

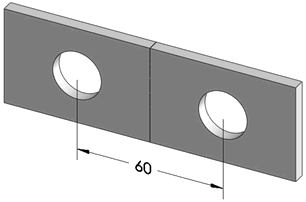

Quando for executado um estudo da distância entre os dois furos dessa montagem, será exibido um aviso sobre uma cadeia de tolerância incompleta.
O aviso é exibido porque, nas peças, não há nenhuma dimensão ou tolerância controlando o local do furo, que está sub-restrito.
