Отобразить фильтр
|
Выберите типы примечаний, которые будут отображаться по умолчанию, или выберите параметр Отобразить все типы. |
|
|
Точка, ось или система координат
|
Установите параметры шрифта и просмотра для имен справочной геометрии и меток для точек, осей и систем координат.
Этот параметр недоступен для чертежей.
|
Скрыть имена
|
Скрыть имена справочной геометрии для точек, осей и систем координат.
|
|
Шрифт имени
|
Задать шрифт имен для точек, осей и систем координат.
|
|
Шрифт метки
|
Задать шрифт меток для стрелок систем координат.
|
|
|
|
Масштаб текста
|
В документах детали или сборки отмените выбор параметра
Всегда отображать текст одного размера, чтобы размер текста примечаний соответствовал размеру по умолчанию.
|
|
|
Всегда отображать текст одного размера
|
Выберите, чтобы все примечания и размеры отображались в одном размере, независимо от выбранного масштаба. Этот параметр не работает в чертежах, в которых высота текста всегда увеличивается.
|
|
|
Отобразить элементы только в той ориентации вида, в которой они были созданы (только детали и сборки). |
Выберите этот параметр, чтобы примечания отображались только в том случае, если ориентация модели совпадает с ориентацией, в которой было добавлено примечание. При вращении детали или выборе другой ориентации вида примечания исчезают с экрана. |
|
|
|
Отобразить примечания/Отобразить примечания сборки
|
Выберите этот параметр, чтобы отображались все типы примечаний, выбранные в окне
Фильтр отображения. В сборках этот параметр применяется к примечаниям, принадлежащим сборке, а также к примечаниям, которые отображаются в отдельных документах детали.
|
|
|
Использовать настройку сборки для всех компонентов
|
Выберите этот параметр, чтобы настройки отображения для всех примечаний совпадали с настройками для документа сборки, независимо от настроек, сделанных для отдельных документов детали. Кроме этого параметра, выберите параметр Отобразить примечания сборки, чтобы отображались различные сочетания примечаний.
|
|
|

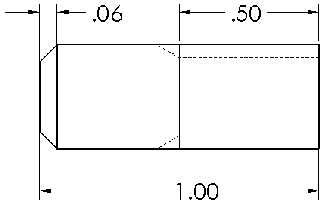

Скрыть подвешенные размеры и примечания
|
Для деталей или сборок задайте скрытие следующих компонентов.
-
Подвешенные размеры и примечания в справочных чертежах, являющиеся результатом удаления элементов
- Подвешенные размеры, являющиеся результатом погашения элементов
В чертежах задайте скрытие подвешенных примечаний. |
|
|

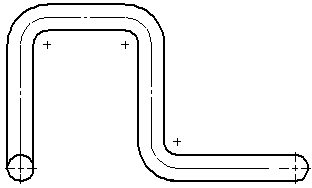

Выделить связанные элементы на выборе справочного размера
|
Для деталей или сборок выберите выделение элементов, связанных с выбранными справочными размерами. |
|
|

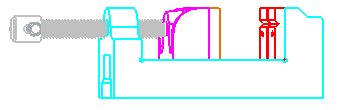

Использовать цвет модели для в режимах «Скрыть невидимые линии/Невидимые линии» отображаются в чертежах
|
Выберите, чтобы просматривать цвета модели детали или сборки в чертежах в режимах невидимые линии. Чтобы перезаписать настройки цветов, выберите . Однако любой заданный слой отменяет данную настройку. |
|
|
Связать дочерний вид с родительской конфигурацией
|
Выберите, чтобы связать дочерние виды, например проекционный вид, с конфигурацией родительского вида. После связывания в случае изменения конфигурации родительского вида изменяется и дочерний вид. |
|
|
Импорт примечаний
|
Отмените выбор параметра Из всей сборки, чтобы импортировать только примечания сборки верхнего уровня. Выберите этот параметр, чтобы импортировать примечания для всех компонентов, что может повлиять на производительность.
|
|
|

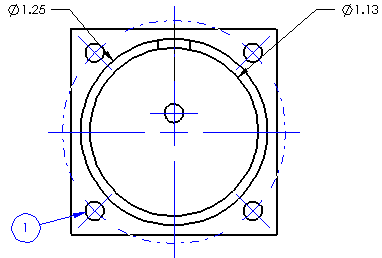

Авто вставить при создании вида
|
Выбрать:-
Указатели центра-отверстия-деталь
-
Указатели центра-скругления-деталь
-
Указатели центра-прорези-деталь
-
Обозначения штифта -деталь
-
Указатели центра-отверстия-сборка
-
Указатели центра-скругления-сборка
-
Указатели центра-прорези-сборка
-
Обозначения штифта -сборка
-
Соединительные линии к массивам отверстий с метками центра
-
Осевые линии, чтобы добавить осевые линии на грани модели с параллельными кромками.
Даже при выборе этого параметра осевые линии не будут добавляться автоматически, если модель находится в режиме большой сборки, или если число компонентов превышает пороговое значение, заданное для больших сборок.
-
Позиции, чтобы добавить позиции на все видимые компоненты без их дублирования в нескольких видах
-
Размеры, отмеченные для чертежа, чтобы добавить размеры к моделям, без дубликатов в нескольких видах.
Размеры отмечены в эскизах деталей параметром Отметить для чертежа.
|
|
|
|
|
Условные изображения резьбы
|
Выберите значение Высокое качество, чтобы определить, отобразить или скрыть условные изображения резьбы. Например, если отверстие (не сквозное) находится в задней части модели, а для самой модели выбран вид спереди, условное изображение резьбы будет скрыто. Можно задать параметры отображения отдельно для каждого чертежного вида в окне PropertyManager чертежном виде в разделе Условные изображения резьбы. |
|
|
Отображение штриховки области
|
Выберите Отобразить пространство вокруг примечания, чтобы отобразить пространство вокруг размеров или примечаний, которые принадлежат чертежному виду или эскизу и находятся поверх штриховки. |
Выбрано
|
|
Не выбрано
|
|
Линии разрыва в виде
|
Введите-
Зазор, чтобы задать расстояние между линиями разрыва в разъединенном виде
-
Продлить, чтобы указать расстояние, на которое линии разрыва продлеваются за пределами геометрии модели в разъединенном виде
|
|
|
|
|
Центр массы
|
Введите Размер символа, чтобы задать размер символа по умолчанию.
Выберите Использовать масштаб вида, чтобы автоматически масштабировать символ центра масс к масштабу вида чертежа.
|
|
|
|
