Окончательная обработка заблокированной поверхности

Поверхность по сечениям Tool_Lofted_Surface_Surfaces.gif mold_loft_after_ruled_srf_prvw.gif
Линейчатая поверхность tool_Ruled_Surface_Mold_tools.gif

Используйте параметр Линейчатая поверхность вместо параметра Удлинить поверхность, чтобы сохранить правильный уклон.

Удлинить поверхность Tool_Extend_Surface_Surfaces.gif

Чтобы облегчить Отсечение поверхности.

Отсечь поверхность Tool_Trim_Surface_Surfaces.gif, используя параметр Взаимное, чтобы отсечь материал, смежный с горизонтальной линейчатой поверхностью.

Сшить поверхность tool_Knit_Surface_Surfaces.gif после отсечения.

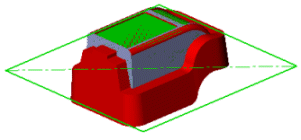

Создать плоскость параллельно Верхней плоскости.

Нарисовать прямоугольник, чтобы создать? плоскую поверхность.

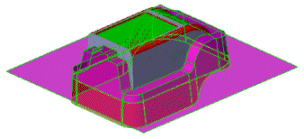

Плоская поверхность tool_Planar_Surface_Surfaces.gif mold_sketch_planar_trim_done.gif
Отсечь поверхность Tool_Trim_Surface_Surfaces.gif, используя параметр Стандартная, чтобы выполнить отсечение под плоской поверхностью. mold_mutual_trim_02a.gif
После отсечения плоская поверхность готова? для операции разделения инструментов mold_tooling_split_before.gif
